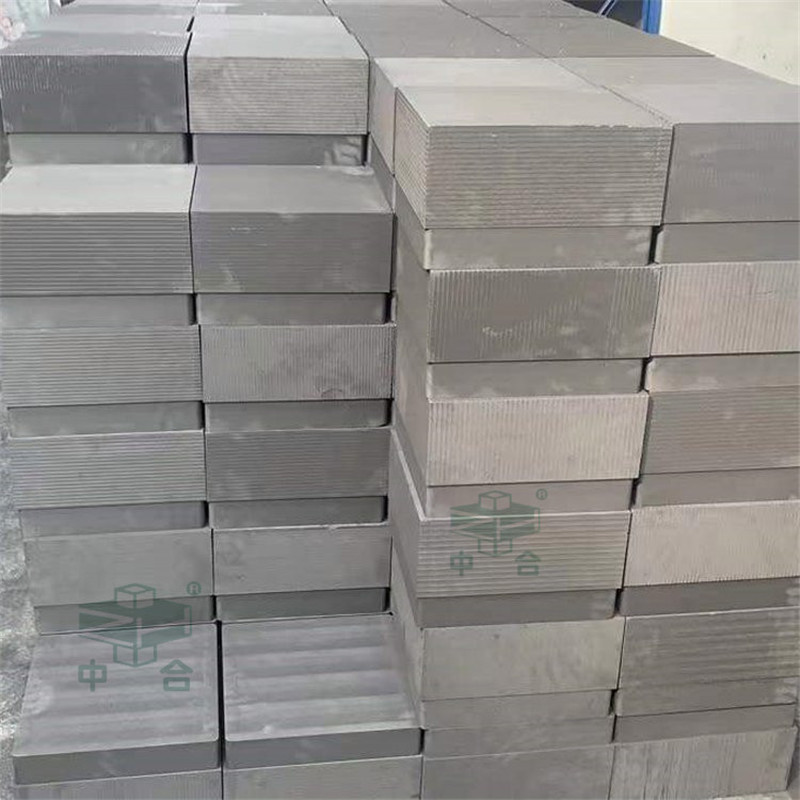

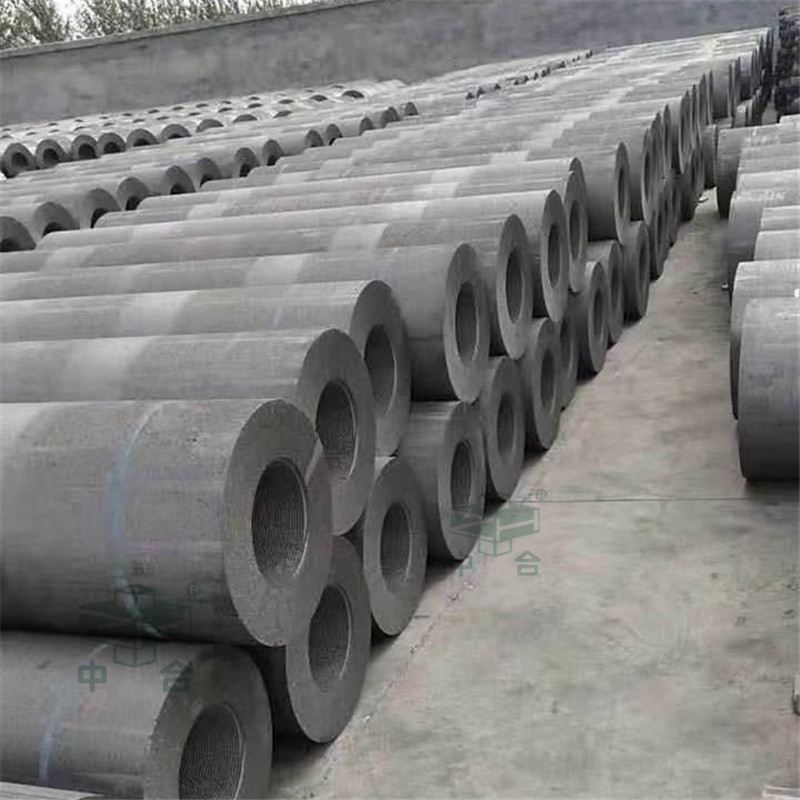

2000吨石墨电极棒成型液压机-碳素石墨块生产设备

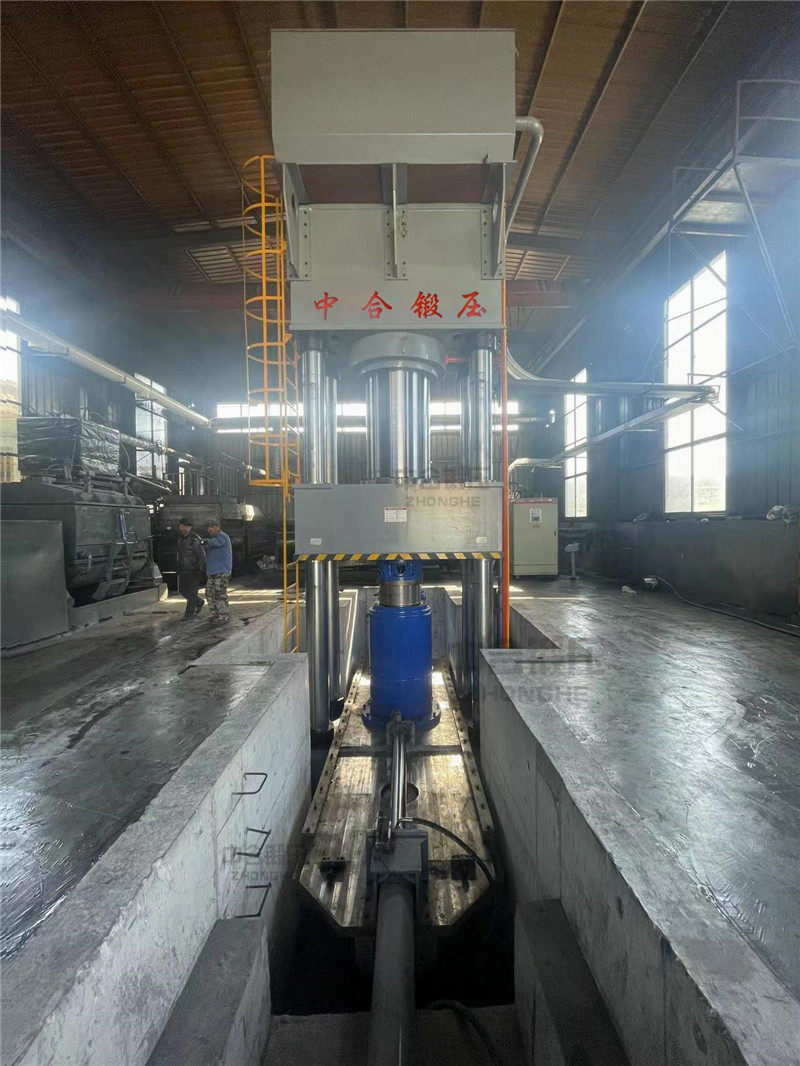

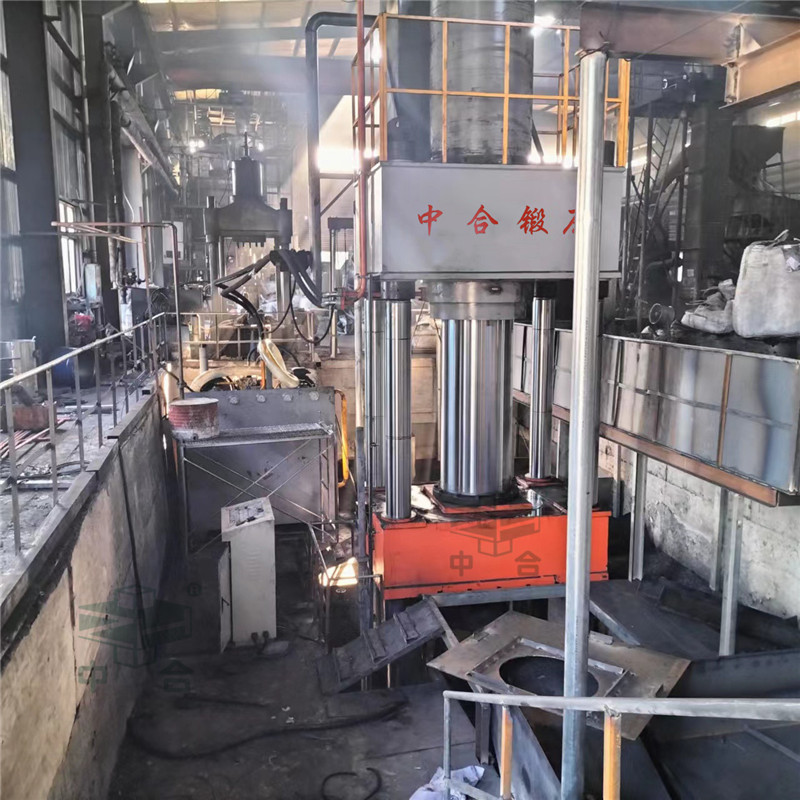

2000吨石墨电极棒成型液压机-碳素石墨块生产设备采用三梁四柱结构，设备经济适用，配有PLC和伺服液压控制系统，也称为2000吨伺服液压机，可实现定程定压的手动、半自动和全自动三种操作模式，具有高效、节能、噪音低、发热少、控制精度高、易维修的特点。如下图：

2000吨石墨电极棒成型液压机由主机及控制机构两大部分组成，通过管路及电气装置联系起来，构成整体。主机部分包括机身、主缸、限程装置等。控制机构包括液压泵站（动力系统）、电器箱等组成。具体介绍如下：

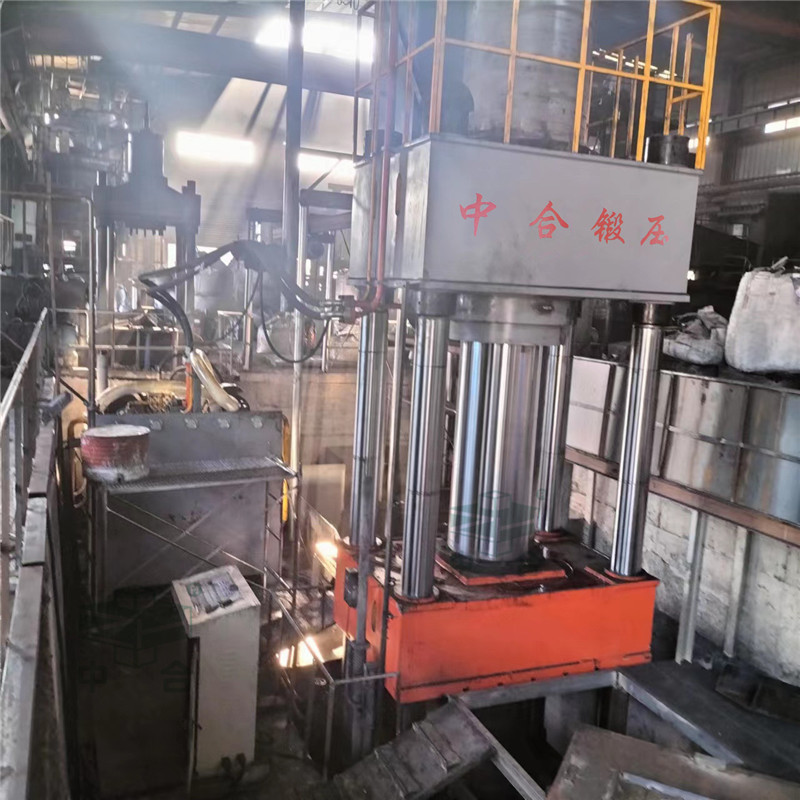

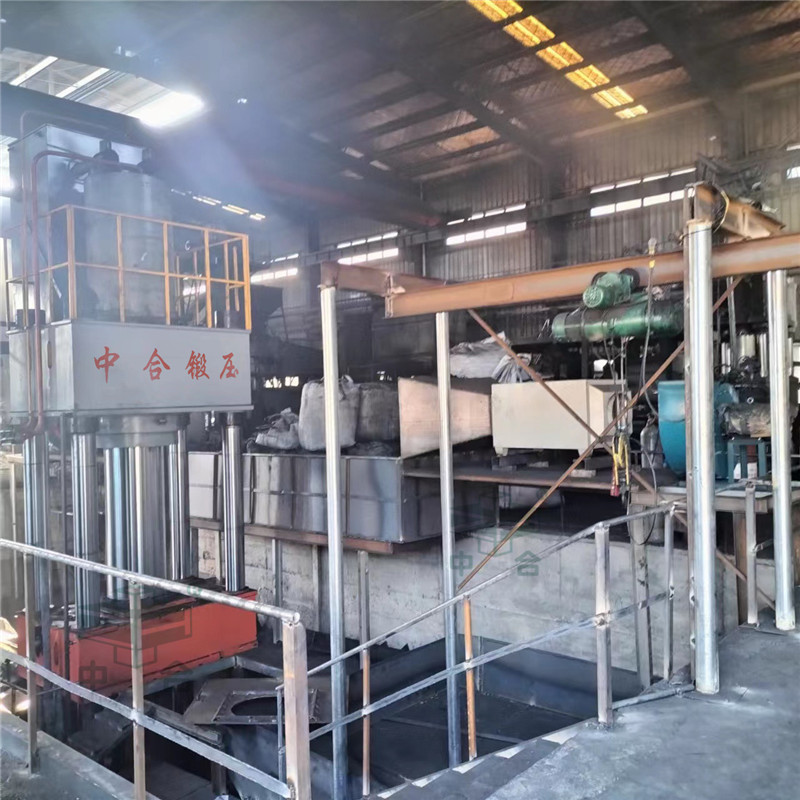

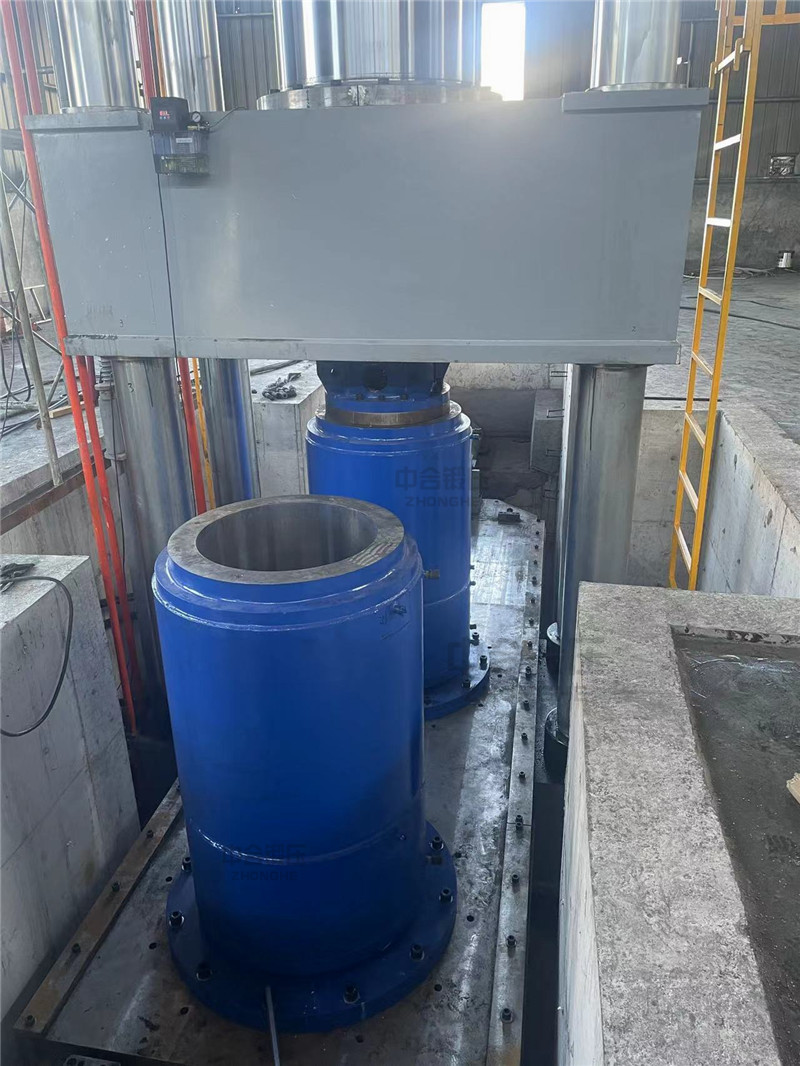

1、主机为三梁四柱立式结构，由机身、主缸、行程限位装置、润滑装置、液压动力系统及电气系统等部件组成，机身是由上梁、滑块、工作台、立柱、锁母、导套等组成，滑块在油缸驱动下沿着四柱上下直线运动；

2、上梁、滑块、工作台采用整体铸钢铸造而成具有良好的刚性强度；

3、立柱采用45号圆钢，并作镀铬处理，确保不易生锈，滑套（导套）采用耐磨铸铁，内嵌聚四氟乙烯耐磨材料以防止立柱拉伤并具有良好的抗偏载能力，摩擦副的润滑采用手摇式注油泵装置，该泵具有集中润滑供油流畅的特点；

4、液压油缸为活塞式结构，油缸的关键密封选用抗老化和密封惟能较好的密封圈，缸体选用45#衍磨管，内孔光洁度好，大型缸体采用45#锻钢件，柱塞为45#圆钢，并进行表面镀铬处理，即防锈又耐磨；

5、液压管路采用冷拔无缝钢管，管路布置清晰、整齐、高压管弯曲半径规范，高低压管有明显的颜色区分，便于维修，通径大于25通径均采用法兰连接，以减少整机渗油的发生；
