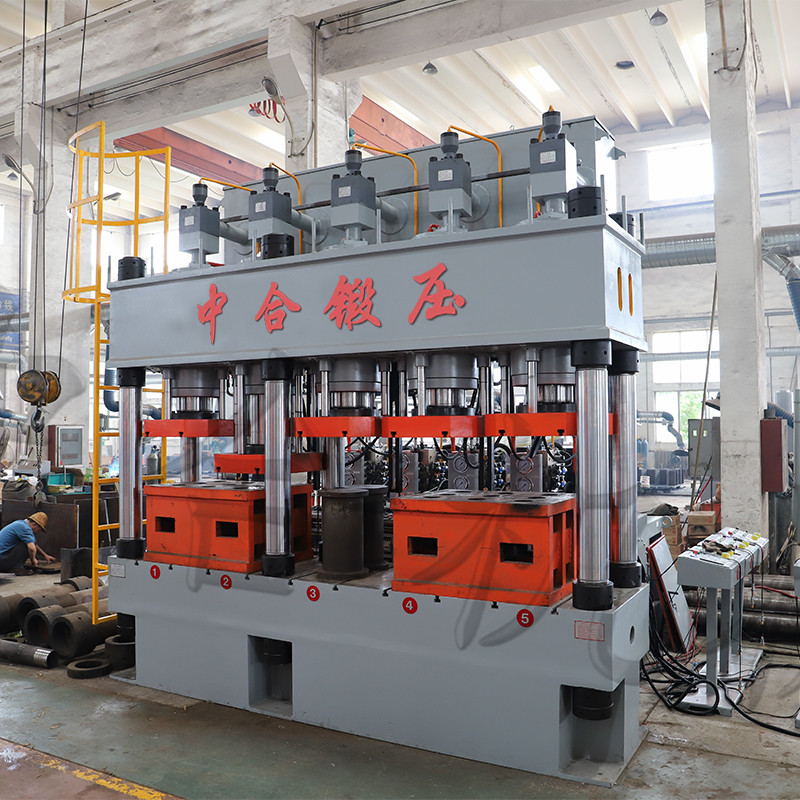

不锈钢拉伸机_多工位_多工艺_液压机

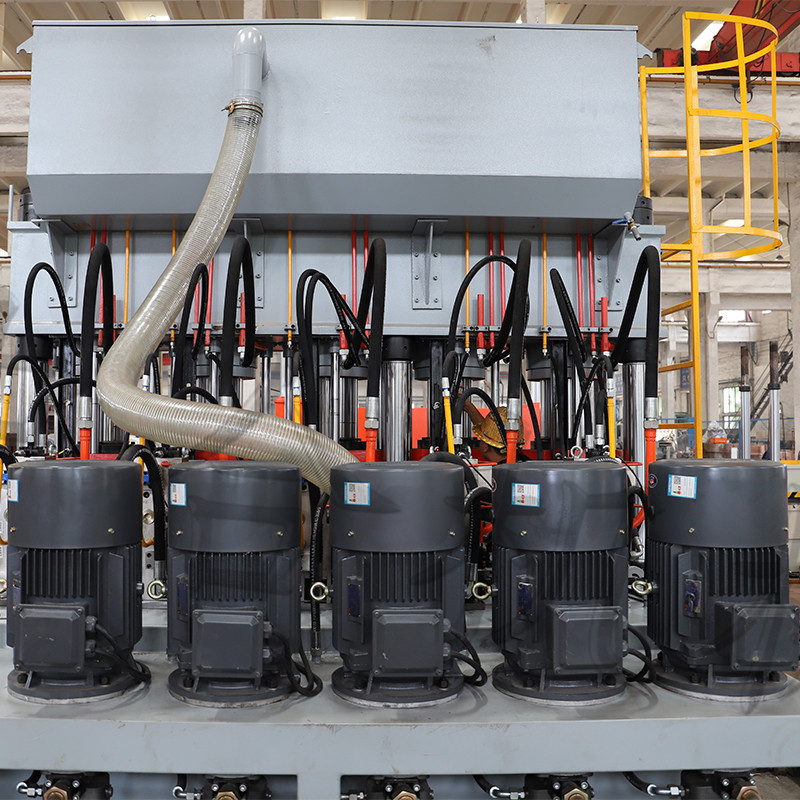

不锈钢拉伸机_多工位_多工艺_液压机是用于不锈钢的拉伸成型,具有多个工位,多个工艺类型的集成设备,配备PLC,可以实现多个工位完成不同的拉伸动作,一键操作,生产效率高;不锈钢拉伸液压机主体采用四柱结构,以四柱为导向,精确度高,可有效的保护压机和模具。

多工位拉伸机从入料侧到出料侧依次排列若六个工位,依次为浅拉工位,二次拉伸工位,拉伸完成工位,一次整形工位,二次整形工位和切边去毛刺工位,所述工位间设置有送料机构。工位包括模具机构,模具机构包括上模部分和下模部分,上模设置有为其提供动力的液压装置,下模设置有推出半成品的气动装置,所述气动装置,液压装置,送料机构均由设置于机架上的控制面板经电路控制,机架入料侧到出料侧之间与控制面板朝向的同一侧设置有光幕保护器.通过采用上述技术方案,提供了一种针对现有技术存在的不足,本实用新型的目的在于提供一种拉伸速度快,加工效率高,加工精度高,操作方便,安全可靠的多工位拉伸机。

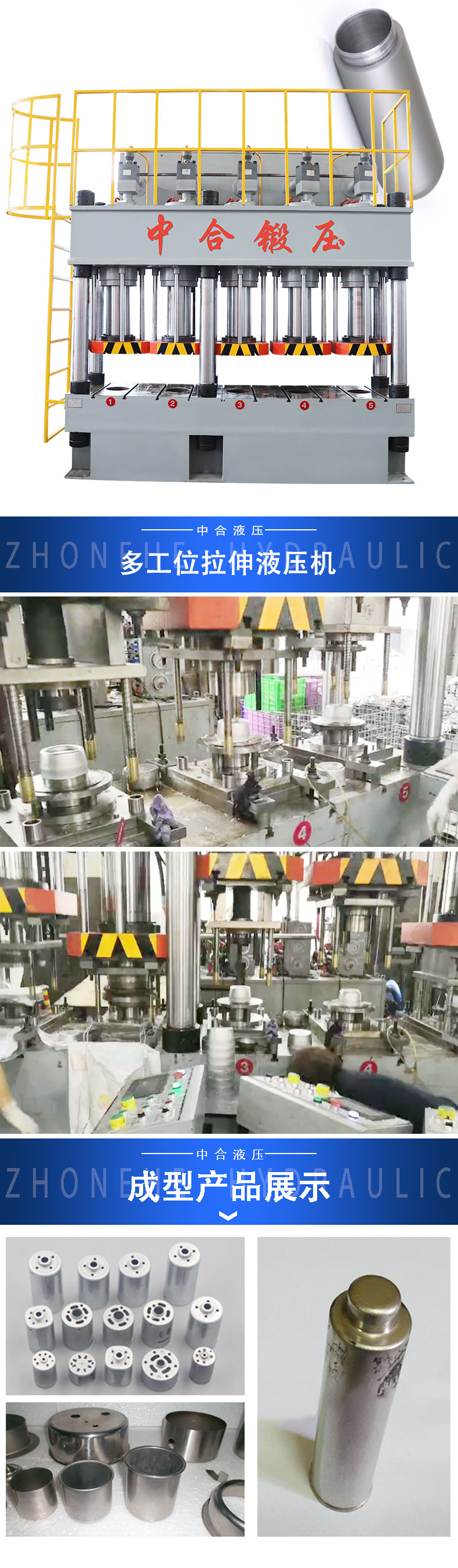

多工位液压拉伸机(图1)

本实用新型涉及拉伸机技术领域,尤其是一种多工位拉伸机,包括底座,所述底座的上方设有顶板,顶板和底座之间连接有两个支撑杆,两个支撑杆之间套接有滑动块,使得滑动块沿着两个支撑杆的侧面滑动,顶板的顶部贯穿设有液压缸,液压缸的底端安装在滑动块的上表面,两个支撑杆之间连接有底板,底板位于底座的上表面,所述底板的上表面和滑动块的底面均安装有多个位置对应的第二安装块,所述滑动块和底板上的两个第二安装块之间位置对应的表面均开设有凹槽,多个凹槽的内部均匹配安装有第二固定块。本实用新型结构简单、方便使用,不仅提高夹持机构所处位置的稳定性,还方便夹持机构的拆卸。
