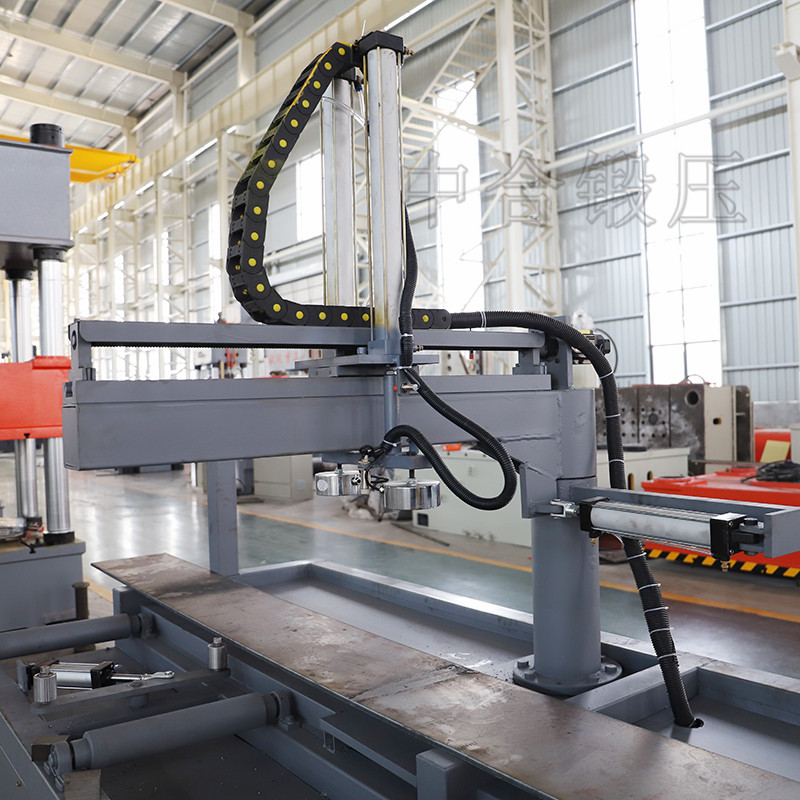

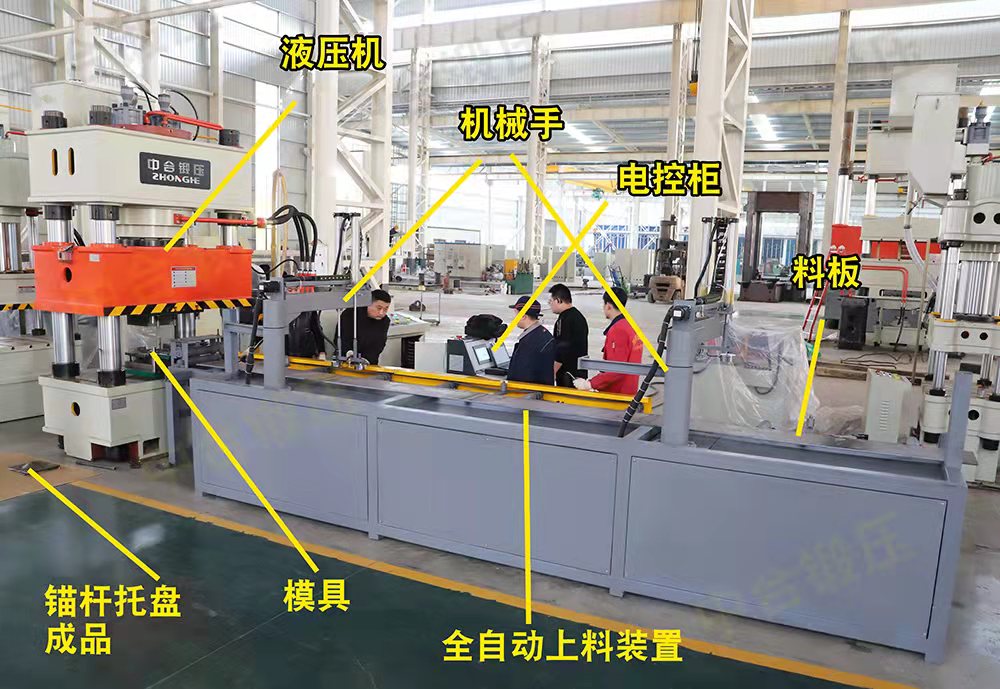

630吨锚杆托盘液压机生产线由630吨三梁四柱液压机、锚杆托盘成型模具、全自动上料装置、推料装置、成品收集装置等组成,并包含相应的电控系统和动力系统。
性能特点:

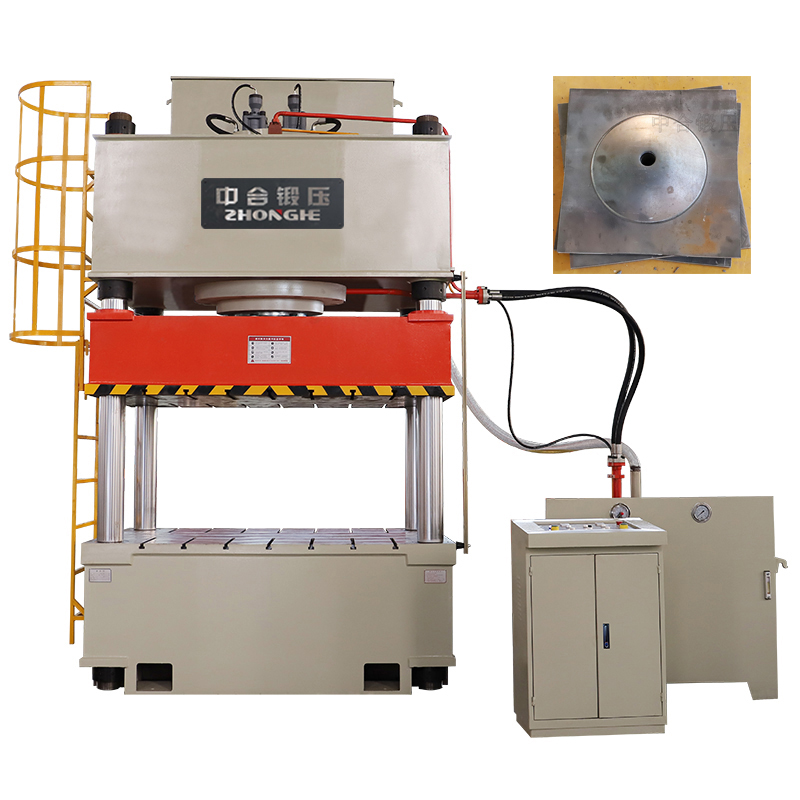

1、锚杆托盘专用液压机自动化生产设备中液压机的机身为三梁四柱四螺母式结构,具有足够强度和刚度,三梁均为高强度铸铁件。
2、滑快以四根立柱为导向上下运动,为了提高立柱表面的耐磨性能立柱导向部分采用表面淬火。
3、主缸及液压垫钢采用45#钢。
4、煤矿用锚杆托盘自动化生产设备中液压机的工作台及滑块T形槽尺寸、间距按标准制作或按需定制。
生产过程:
1、按矿井不同巷道支护需要,使用剪板机将钢板剪切成所需规格的钢板。

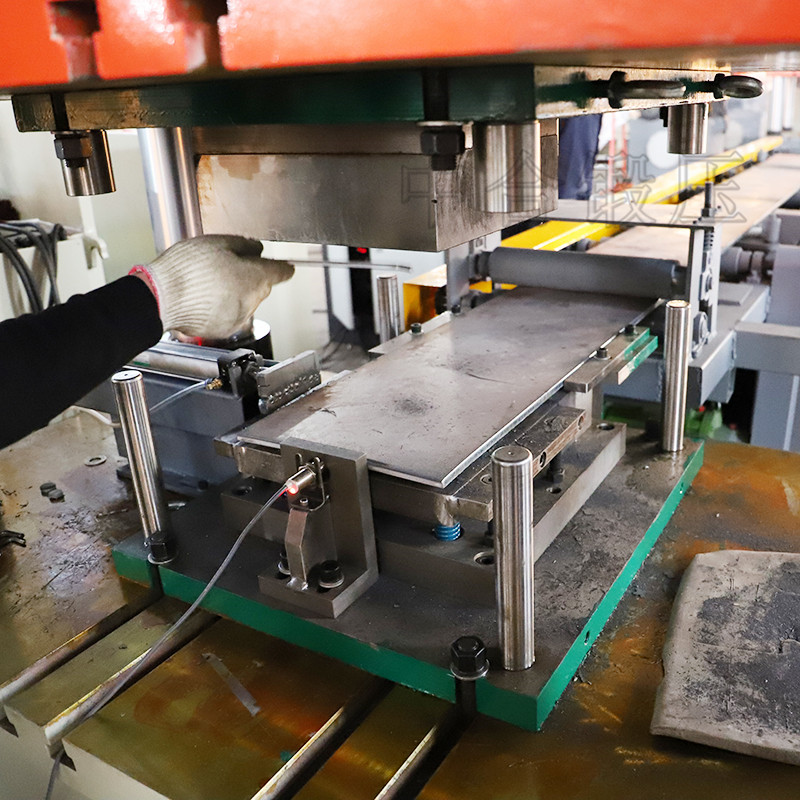

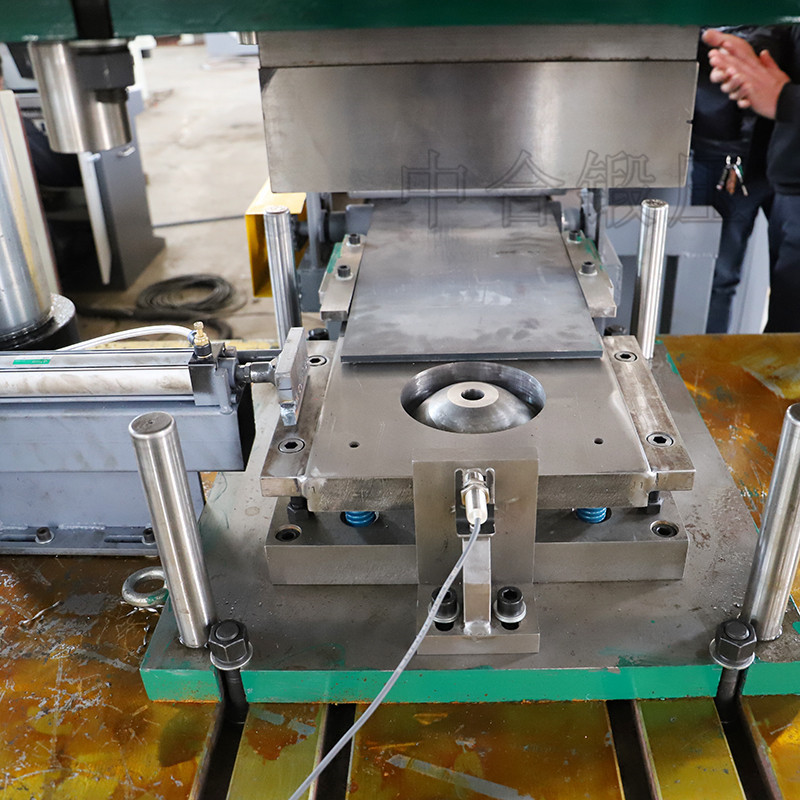

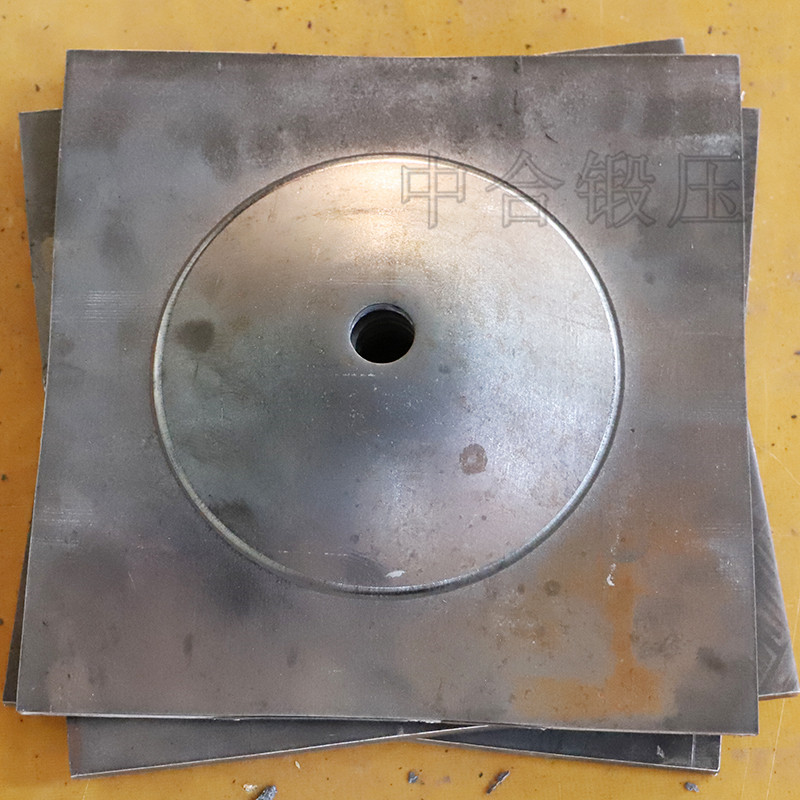

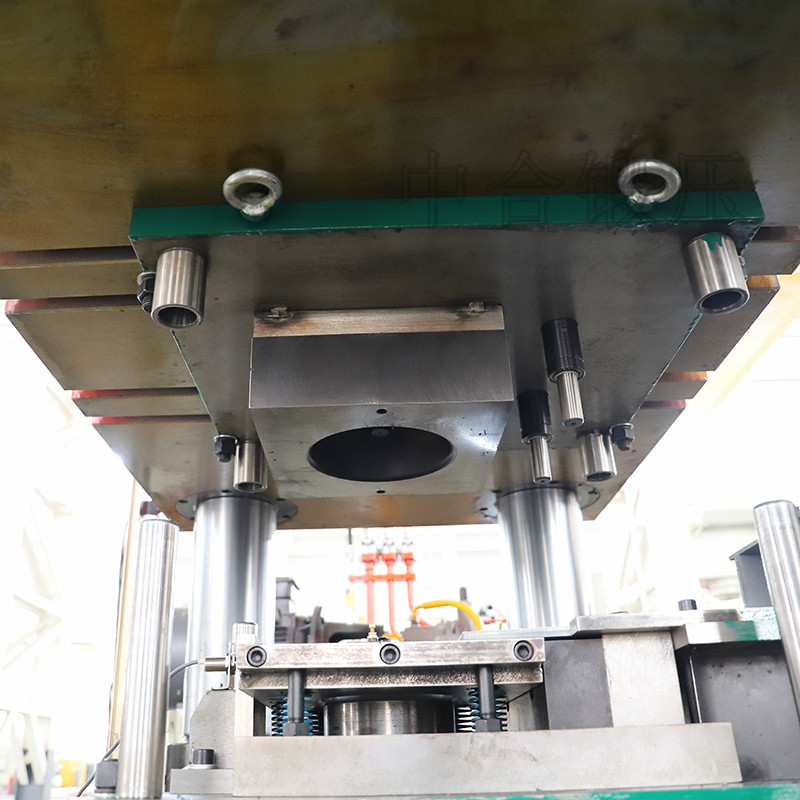

2、凸型的上钢模固定在液压机的活塞柱上,凹型的下钢模固定在液压机的底板上,上下模要求同心度误差不能超过0.1MM ,锚杆托盘凸形部位的倾角为30度,采用改进型四柱液压机进行压制成型。
3、根据不同直径的锚杆杆体需要的规格进行钻孔,钻孔位置在锚杆托盘平面的中心位置进行,不得偏斜,钻孔可采用钻床和冲床两种方式。外子结束后,对锚杆托盘进行防腐处理。
4、压制成型的锚杆托盘经由自动送礼带传送出去,整个过程操作简单方便, -次剪切成型,提高了生产效率,减少了人力资源,为矿山企业带来了更大的经济效益,是目前锚杆托盘生产制造的理想设备。
