油压冲床也称为液压冲床,是一种快速液压机,多用于金属厚板的冲孔、折弯、压型等工艺。常用的吨位有25吨油压冲、40吨油压冲、63吨油压冲、80吨油压冲、125吨油压冲、160吨油压冲、200吨油压冲、315吨油压冲、630吨油压冲等,根据精度要求的大小,有C型和框架式。如下图:

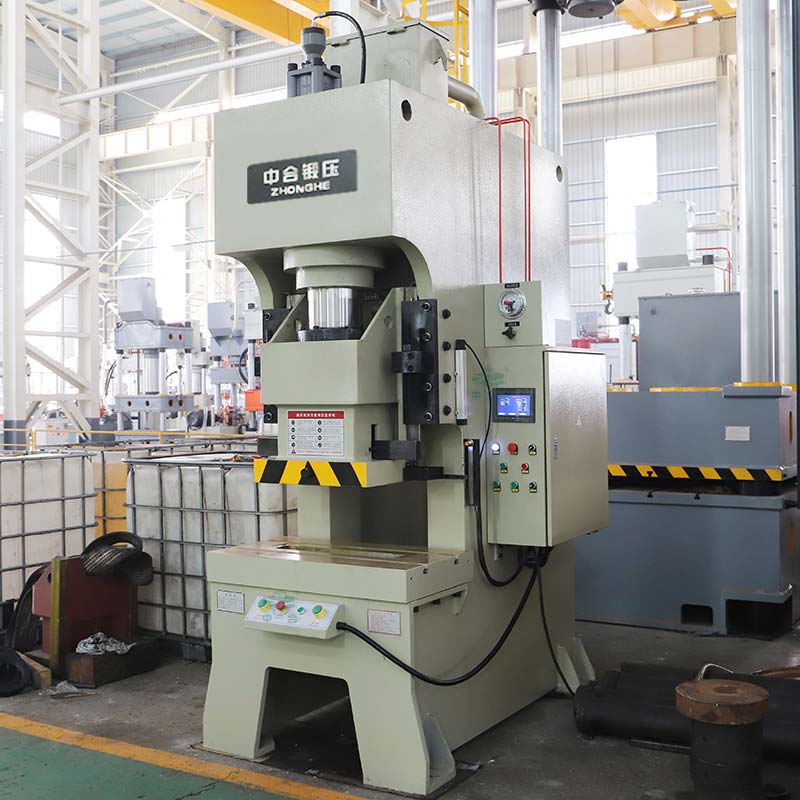

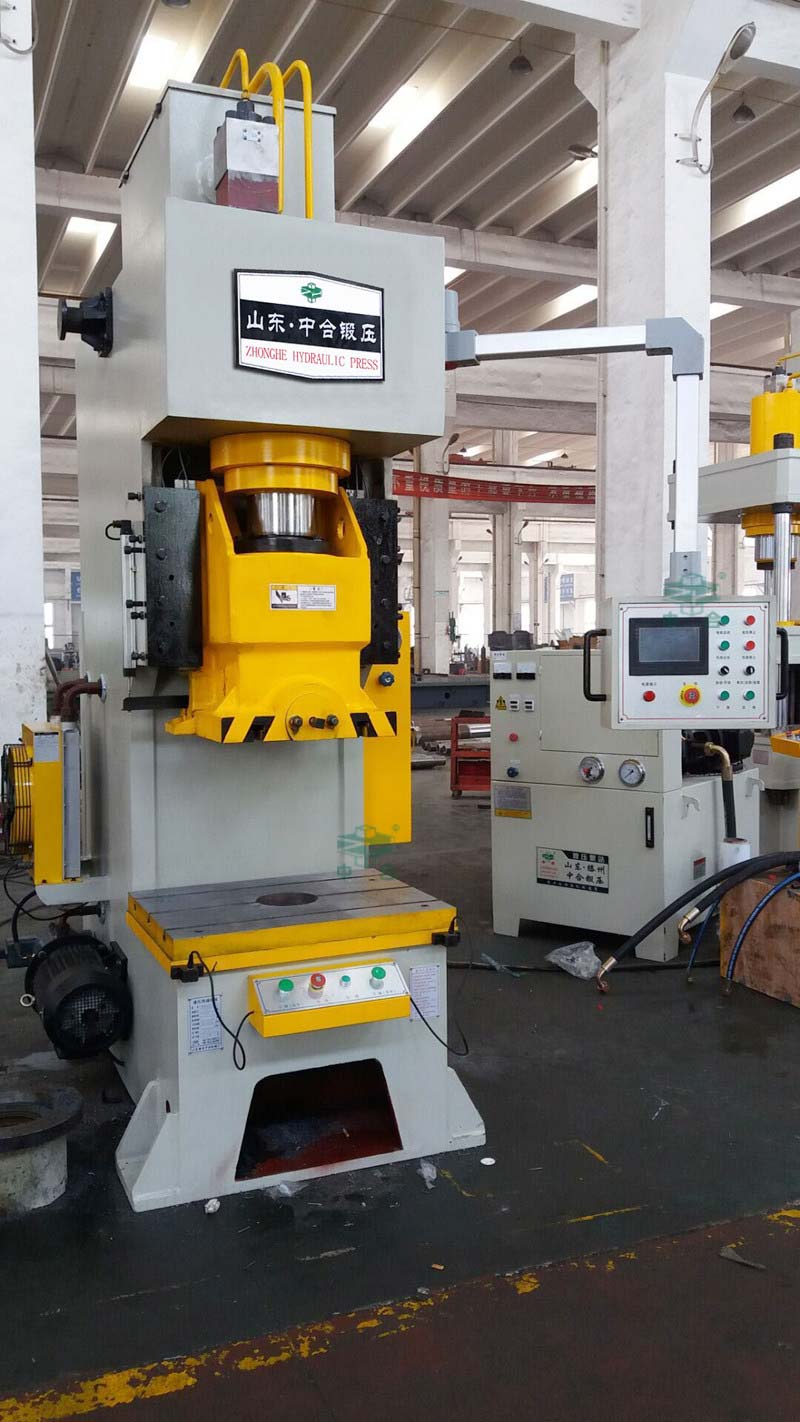

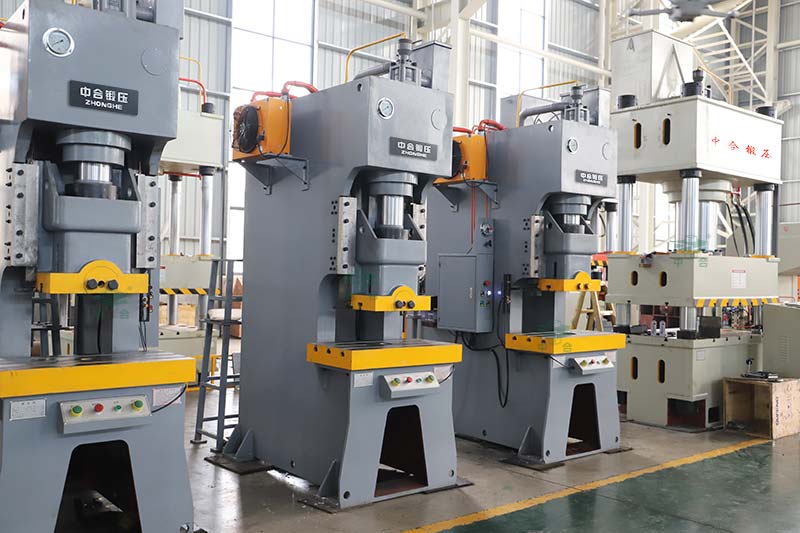

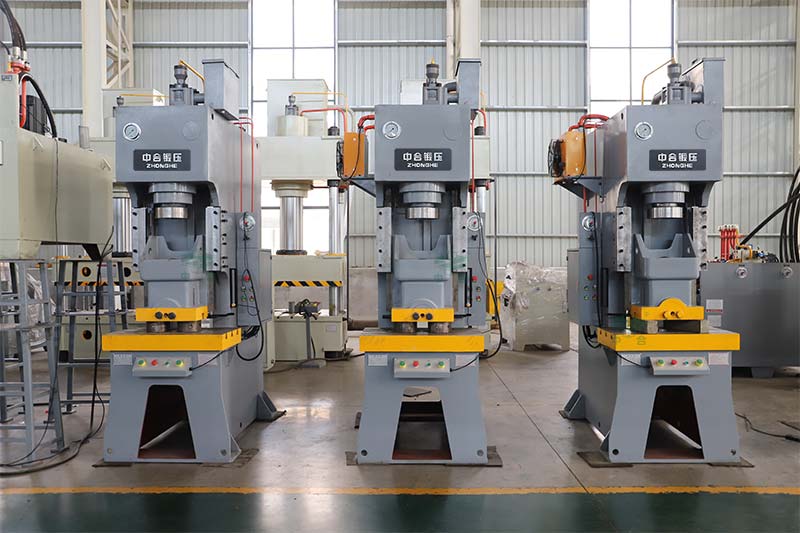

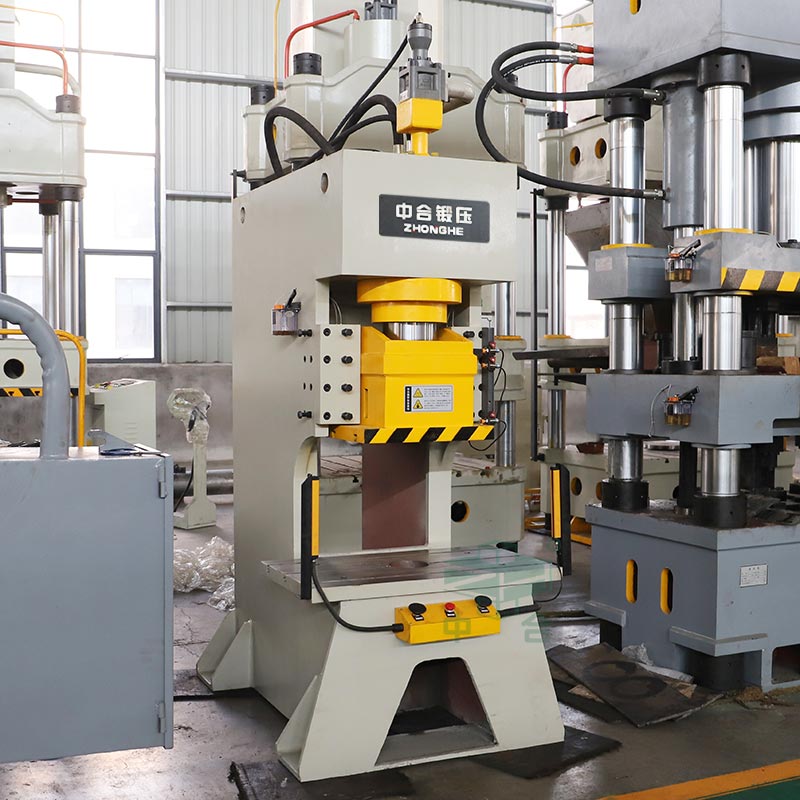

C型油压冲也称为单臂液压机或单柱液压机,造价低,经济适用,液压系统采用插装阀集成系统,动作可靠,使用寿命长,集成在机身内部,节省了空间,减少了油路管线。

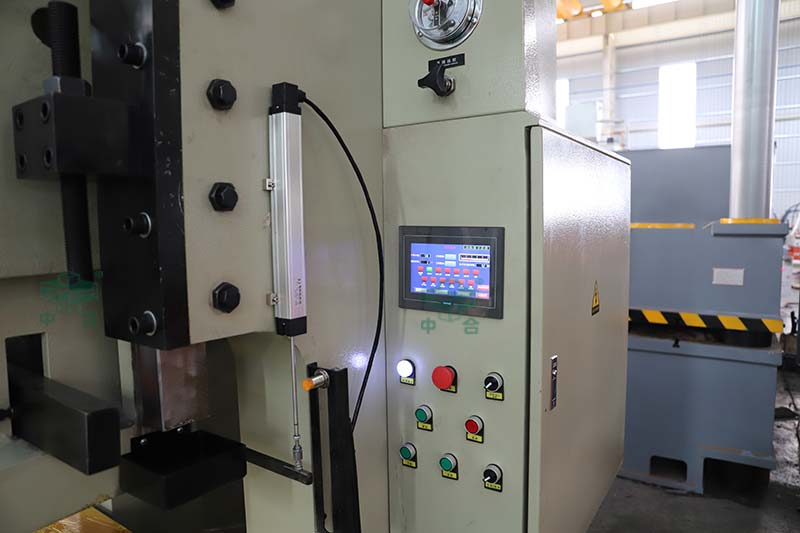

独立的电气控制系统,工作可靠,动作直观,维修方便,可选配悬臂式操作面板。

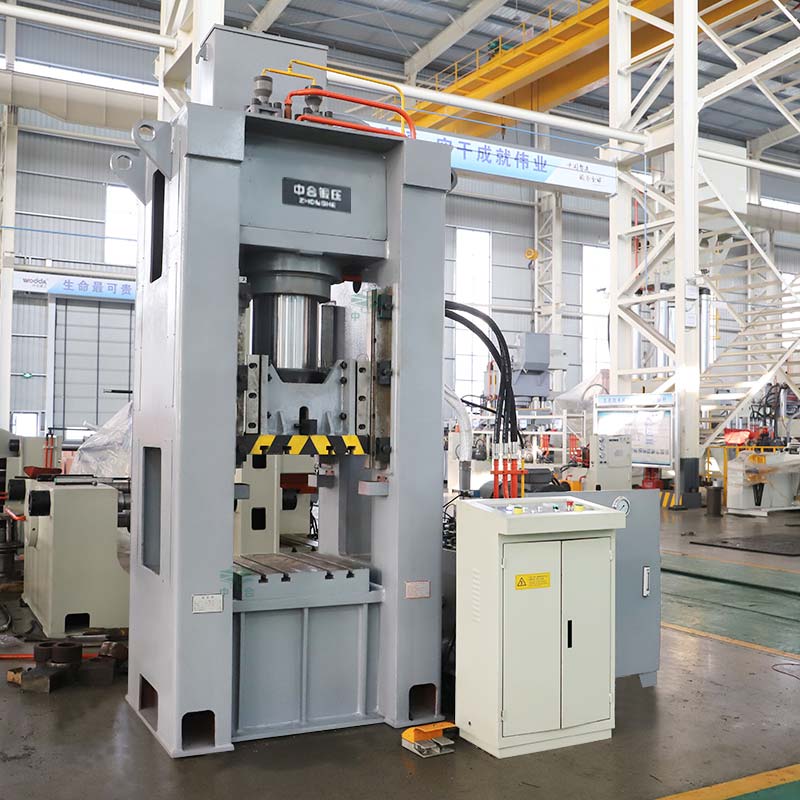

框架式油压冲床采用闭式框架结构,滑块采用四角八面矩形轨或者X型斜面轨导轨,间隙可调、刚性好,可有效的消除机器热膨胀对导轨间隙的影响;滑块高,与导轨接触面大,抗偏载能力强;精度高,重复定位精度和平行精度可达0.1mm;导轨摩擦面经过高频淬火,表面硬度和强度大大加强。
油压冲床采用液压传动形式,具有液压机的慢压力度,也有机械压力机工作速率的特点,配合PLC和伺服控制系统,具有高效节能、噪音低、速度范围可调、控制精度高的特点。油压冲床配有自动润滑装置,维持精度。
常用的油压冲床-快速液压机参数有开口、行程、工作台尺寸、滑块尺寸等,具体如下图:
