80吨单柱液压机也称80吨单臂液压机,是滕州中合锻压生产的一款型号为YQ41-80T的单臂液压机,机身为C型单臂式结构,采用全钢板CO2焊接,焊接后经回火时效处理,确保机身不易变形,液压系统位于机身内,外形美观,操作方便,可扩宽工作范围,利用三面空间加长液压缸行程(可选装),可伸缩246-800mm。适用于金属材料的拉伸、冲裁、弯曲、翻边、校正、压装、冷热挤压等工艺;粉末制品、塑料制品及绝缘材料的压制成型。还可适用于轴类零件、型材的校正和轴套类零件的压装。

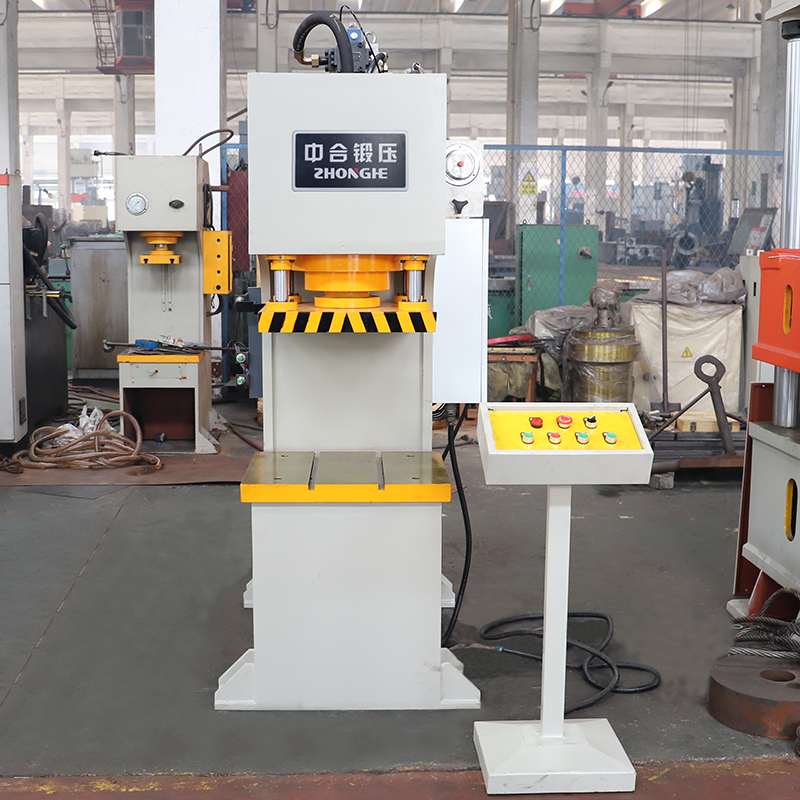

80吨单柱液压机

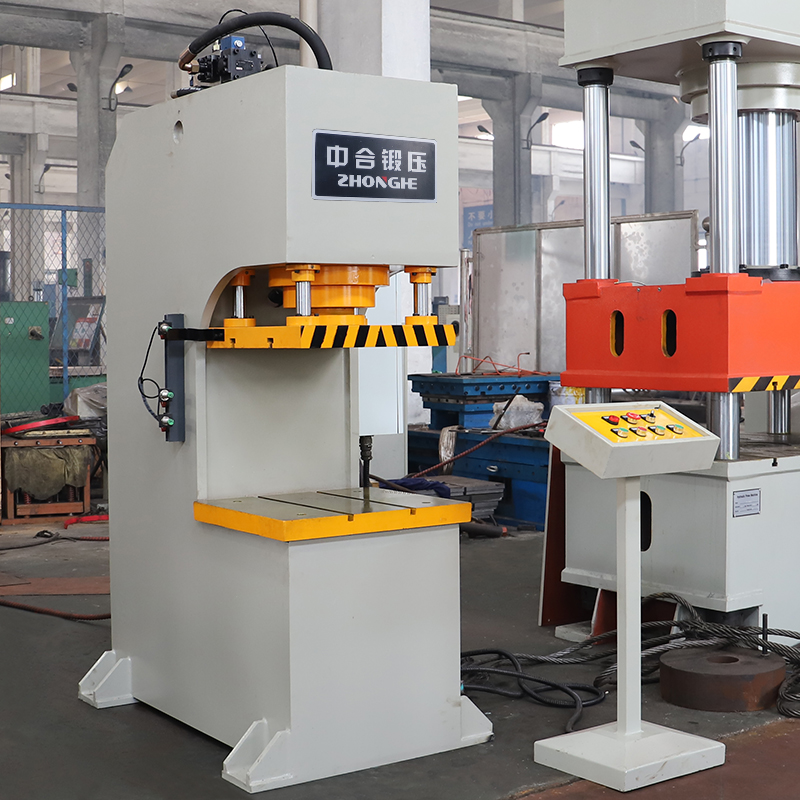

80吨单臂液压机
工作台(T型槽)
80吨单柱液压机细节
C型单臂校直液压机的结构特点:
1、C型机身经计算机优化设计,简单、经济、适用。
2、液压系统采用插装阀集成系统,动作可靠,使用寿命长,集成在机身内部,节省了空间,减少了油路管线。
3、独立的电气控制系统,工作可靠,动作直观,维修方便,标配脚踏开关。
4、可选配悬臂式操作面板。
适用范围:
单臂(C型)校直液压机主要适用于轴类零件、型材的校正和轴套类零件的压装、板材零件的弯曲、压印、套形、简单零件的拉伸塑料制品、机床、内燃机、轻纺机械、轴类、轴承、洗衣机、汽车电机、空调电机、电器、军工企业、三资企业装配流水线等行业使用。
80吨单柱液压机技术参数:
设备型号:YQ41-80T
公称压力:800KN
系统压力:25Mpa
滑块行程:270mm
开口高度:420mm
台面尺寸:600*500mm
喉 深:300mm
滑块下台板尺寸:500*500mm
下行速度:54mm/s
回程速度:48mm/s
电机功率:7.5KW
注:以上参数仅供参考,机器实际参数请以滕州中合锻压徐经理13963280040(微信同号)技术方案为准。
