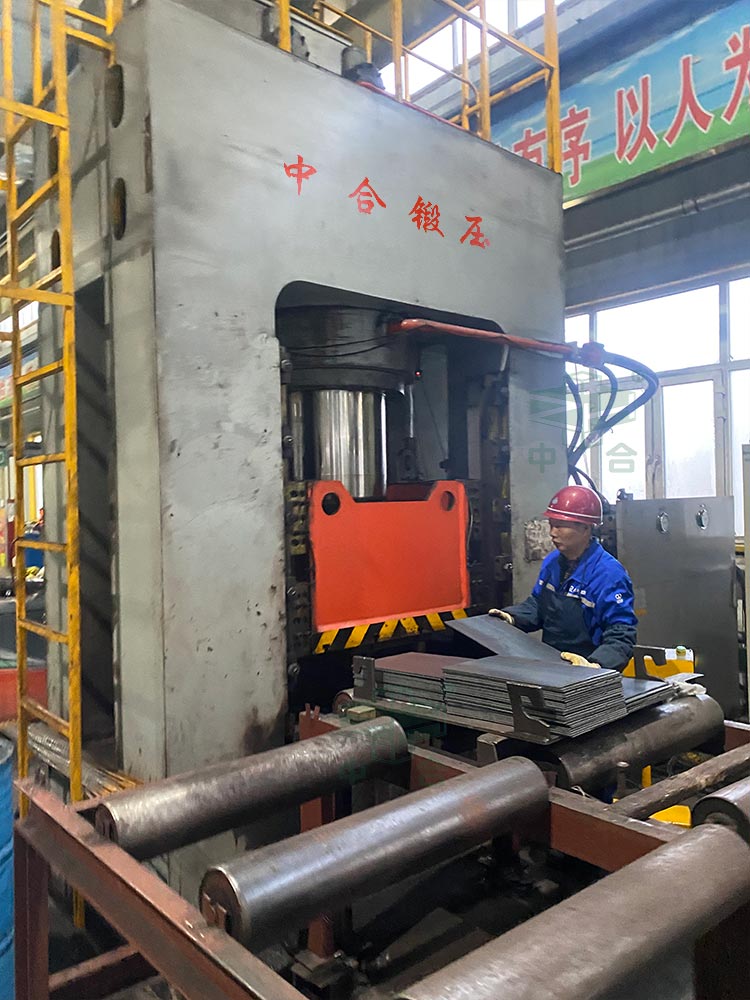

800吨矿用锚杆托盘液压机是一款800吨框架式液压机，是滕州中合锻压为客户定做的专用于冲压W钢带护板生产设备，全钢板焊接框架式结构，四角八面导轨，导向精度高，抗偏载能力强，采用集中润滑。采用PLC+伺服控制，可实现调整、手动及半自动三种操作方式，便于操作和维护。搭配模具，能够完成板材的剪切、冲孔、压型等工序，适用于不同厚度的锚杆托盘生产。
800吨矿用锚杆托盘液压机采用框架式结构，具有以下特点：
1、刚性好：选用全钢板焊接框架式机架，抗压强度高，能够确保设备的稳定性和耐用性。
2、精度高：四角八面导轨设计，导向精度高，抗偏载能力强，有利于加工精度的控制。
3、前后开放性好：框架式结构通常具有前后开放的设计，方便装卸材料和进行操作。
4、维修方便：整机按不同功能模式设计成模块结构，拆装简便，一般故障可直接通过触摸屏观看，维修简易。
5、安全性高：可配置红外线光栅等安全装置，能够很好地保护操作人员，确保生产安全。
6、节能环保：液压及电控系统采用节能技术，降低能耗和噪音，符合环保要求。
设备的工作过程：
动作：工件放下模定位位置-滑块快下-工进-凹凸模合模-保压-底缸工进-顶缸到上限位停止-底缸下行到下限位-上滑块快回程到滑块上限位停止-人工取件-完毕。
800吨矿用锚杆托盘液压机的结构形式：
800吨矿用锚杆托盘液压机选用的是800吨框架式液压机，由机身、滑块、工作台、主缸、行程限位等组成。
1、机身
机身各部件由钢板焊接的结构件组成，焊后经时效震动处理仪消除焊接应力。其中下横梁、支柱、上横梁整体焊接成框架结构；机身中间设有滑块，滑块导板采用 A3+CuPb10Sn10 复合材料，支柱上的导轨采用可拆卸导轨。上梁上加工有主缸安装孔，支柱上安装有可调的滑块导向块。
2、滑块
滑块为钢板焊接结构，钢板为 Q235-B 钢板，焊接后进行消除应力处理，滑块上平面与主缸活塞杆连接，滑块下平面加工有T型槽，T型槽布置按甲方提供的布置图制作。滑块四角装有可调的导向块，导板采用铜基复合材料，保证润滑和耐磨性能良好，与支柱上的导轨组成四角四面 90 度导轨，保证滑块导向精度。
3、主缸
压机的主油缸采用单缸结构，活塞杆采用优质碳素结构钢锻件，表面经淬火处理以提高硬度；缸体采用优质碳素结构钢件，以保证材质的均匀性，油缸密封采用优质密封圈密封。
4、行程限位
800吨框架式液压机的主行程限位采用感应开关控制。
800吨矿用锚杆托盘液压机可搭配送料机、码垛机和其他辅助设备组成锚杆托盘生产线，是集自动送料、拉伸冲裁、出料为一体的冲压加工生产线，实现从钢板到成品的自动生产成型流水线，生产效率高。整个生产过程操作简单方便， 一次剪切成型，生产效率高，为矿山企业带来了更大的经济效益，是目前W钢带护板生产制造的理想设备。
