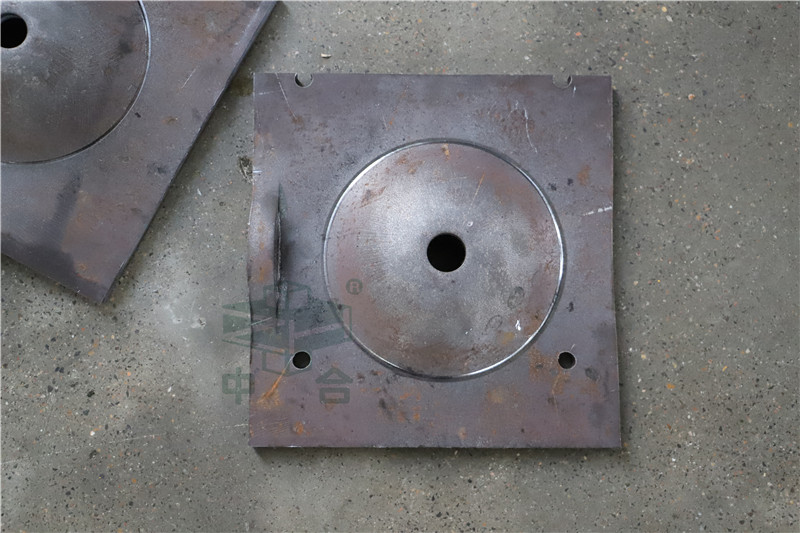

500吨锚杆托盘生产线是山西客户定制用于矿用锚杆托盘生产的自动生产线，属于钢板压型，一次性完成裁断、压型。锚杆托盘是跟锚杆配套的产品，锚杆托盘和锚索托盘都是重要的矿用支护装置,有方形、圆形、W型等多种样式。目前锚杆托盘的生产设备主要是锚杆托盘液压机大多采用三梁四柱液压机结构形式，常用的有315吨液压机、400吨液压机、500吨液压机、630吨液压机、800吨液压机。根据钢板的厚度和材料性质等选择不同吨位的产品。此次山西客户定制锚杆托生产线隆起高，并单独定制一个凸起，如下图：

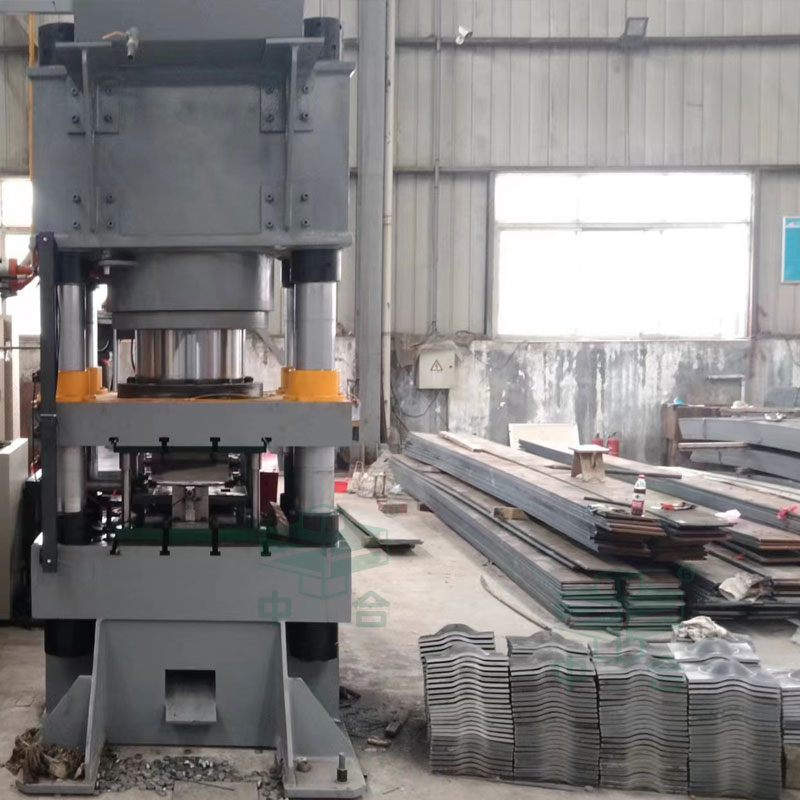

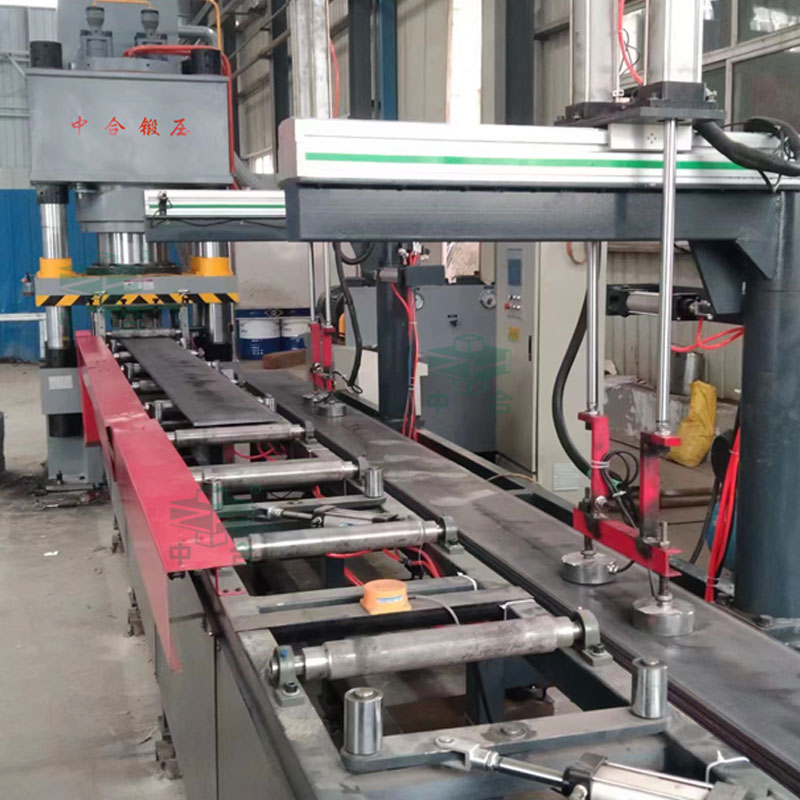

500吨锚杆托盘生产线-钢板压型设备采用的是以500吨四柱液压机为主机，辅助送料机、码垛机组成的一条生产线，整个生产过程操作简单方便， 一次模压剪切成型，生产效率高,，为矿山企业带来了更大的经济效益,是目前锚杆托盘生产制造的理想设备。如下图：
500吨锚杆托盘生产线的特点：
（1）、自动化程度高
锚杆托盘生产线采用PLC控系统控制，一键操作，可自动完成自动送料、自动校正、自动模压裁切、自动推料、自动码垛等生产工序，减少劳动人工、减轻劳动强度；
（2）、生产效率高
500吨锚杆托盘生产线生产大尺寸托盘(400*400)生产效率可达5块/min，小尺寸托盘（150*150以下）可达10块/min以上，较人工锚杆托盘生产方式生产效率有较大提高；
（3）加工范围广，精度高
锚杆托盘自动生产线除可生产常规的碟型托盘外，还可生产U型、W型等形状托盘，适合强度500MPa以下、外形尺寸400*400mm以下、厚度20mm以下各种材质托盘。加工精度误差±2mm。
（4）安全生产
锚杆托盘自动生产线有全套的电气、机械等安全防护措施，在锚杆托盘生产过程中，操作人员不与设备的任何带电、旋转、移动部件接触，杜绝了安全生产事故；

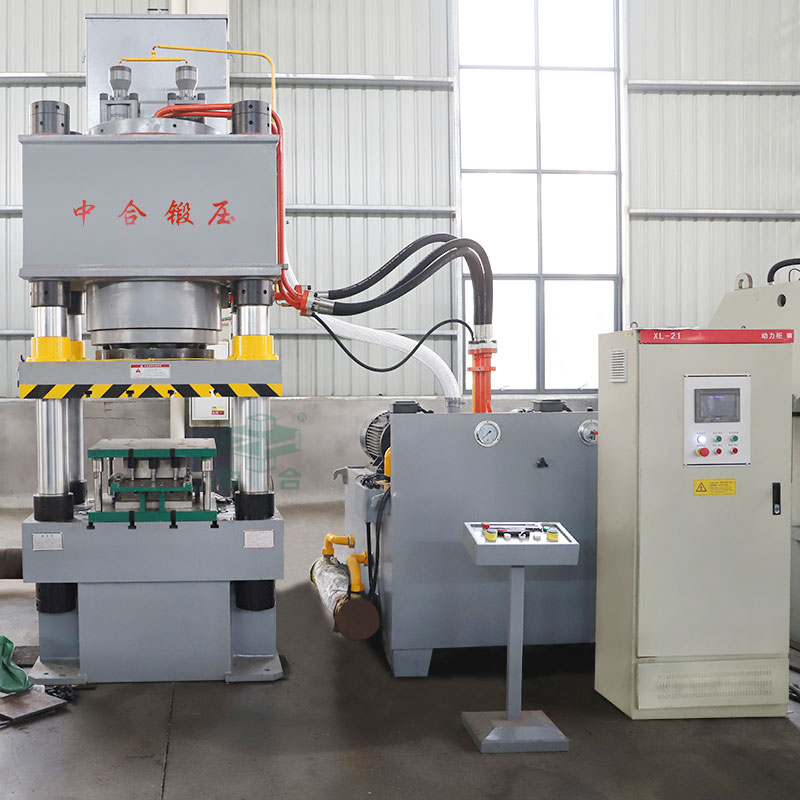

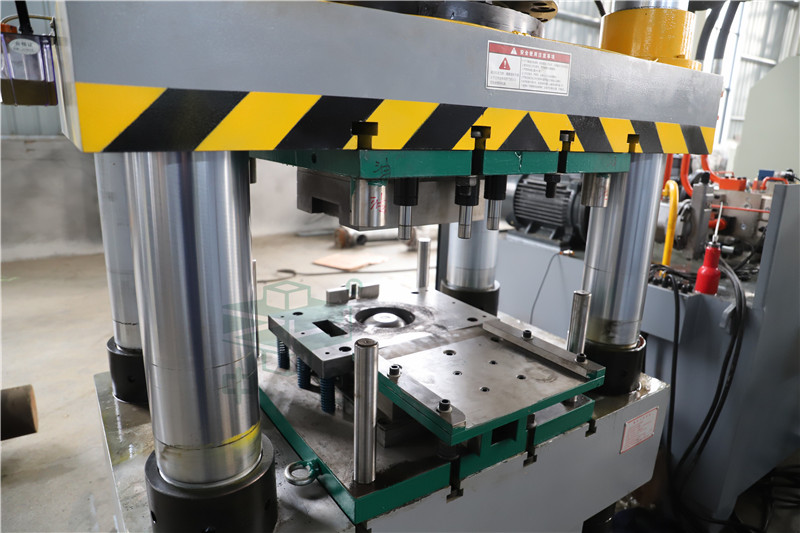

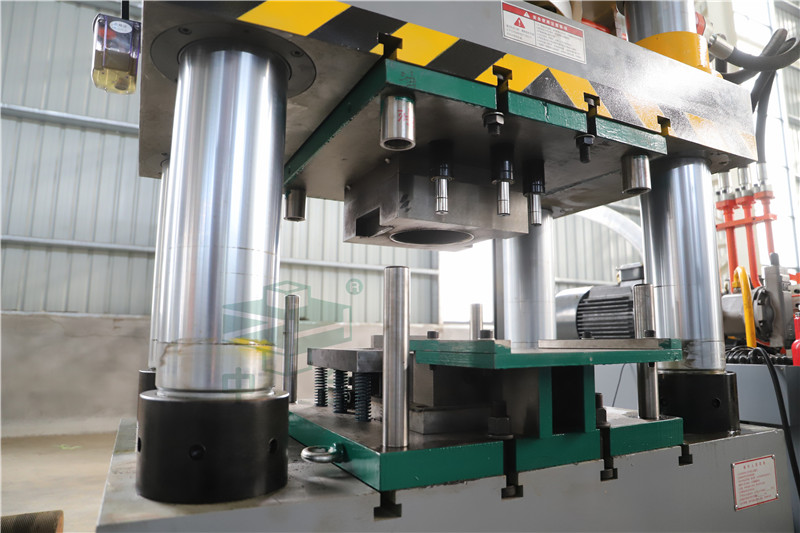

500吨锚杆托盘液压机机身为三梁四柱四螺母式结构，具有足够强度和刚度，三梁均为高强度铸铁件，抗偏载。滑快以四根立柱为导向上下运动，精确度高。为了提高立柱表面的耐磨性能立柱导向部分采用表面淬火，主缸采用45＃钢。工作台面有T型槽，方便固定模具。
