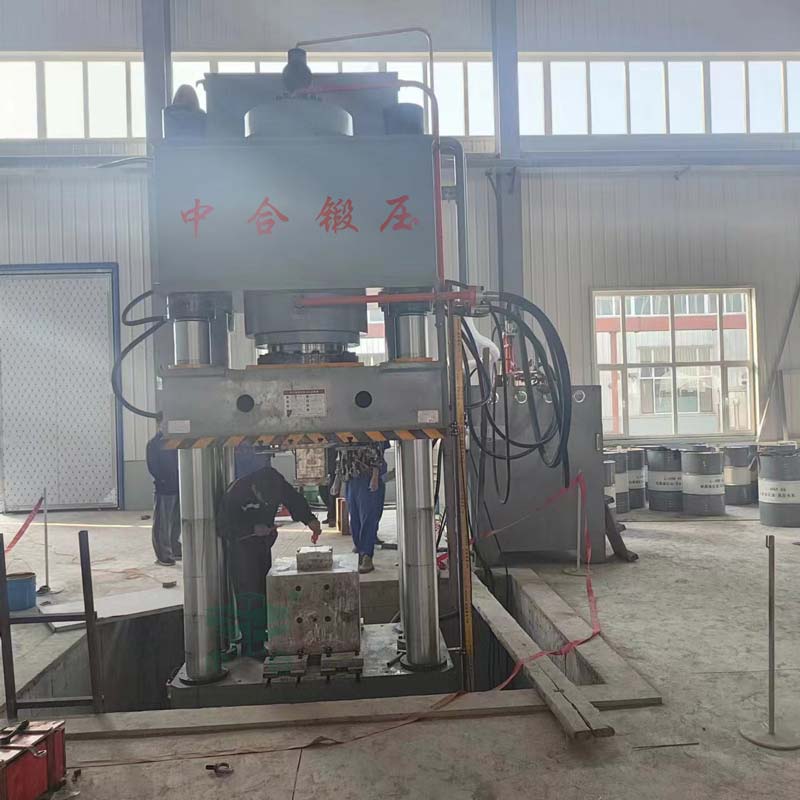

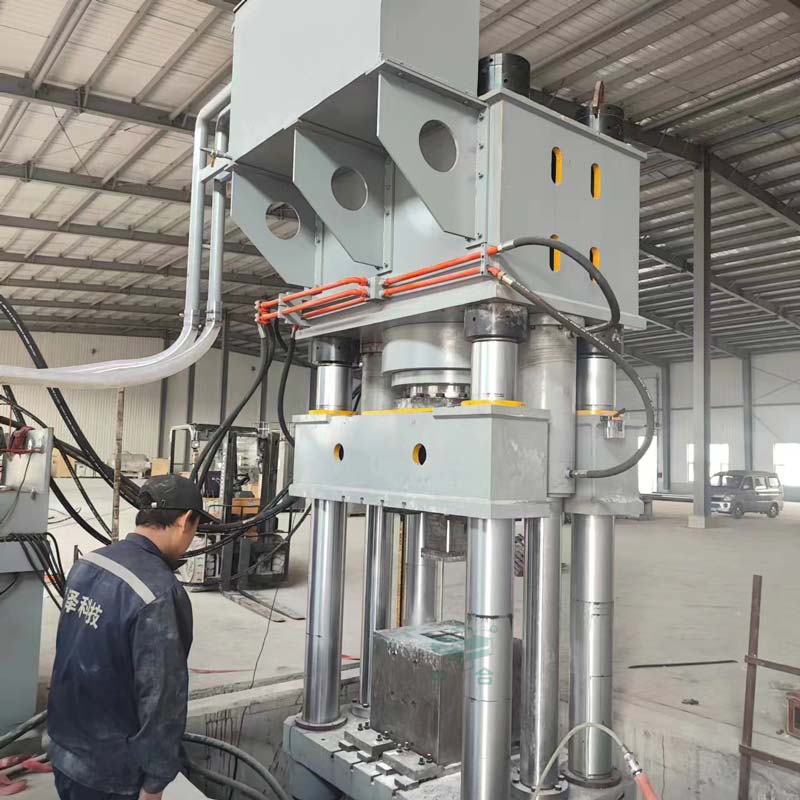

800吨石墨匣子成型液压机是用于匣钵的生产设备，属于粉末模压成型，整体采用四梁四柱结构，比三梁四柱液压机多一道横梁，用于按照模腔，脱模等作用，且四梁四柱可以实现双向加压，使得产品质地更均匀。实拍如下：

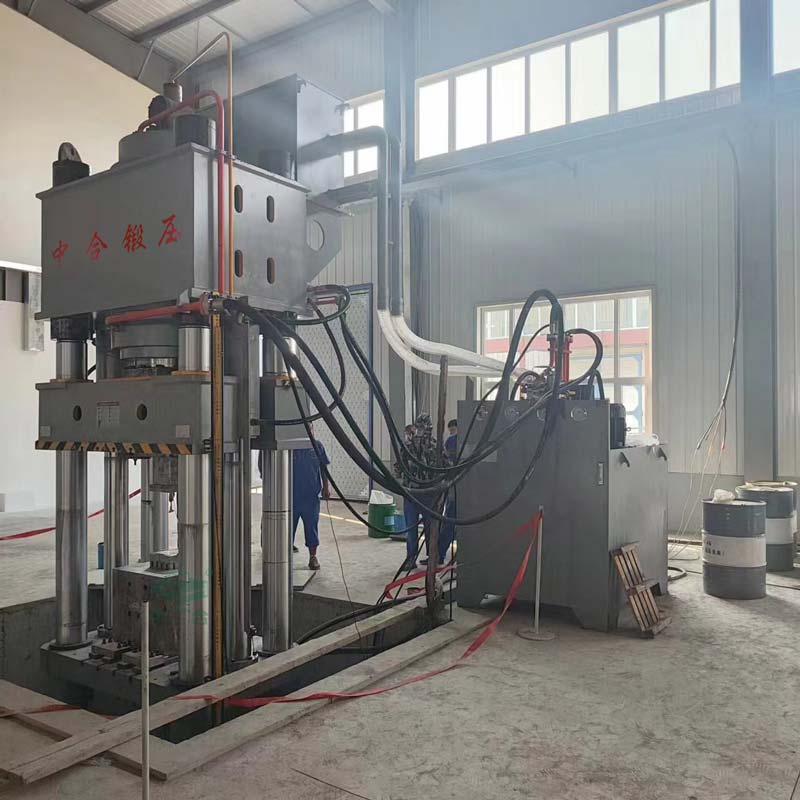

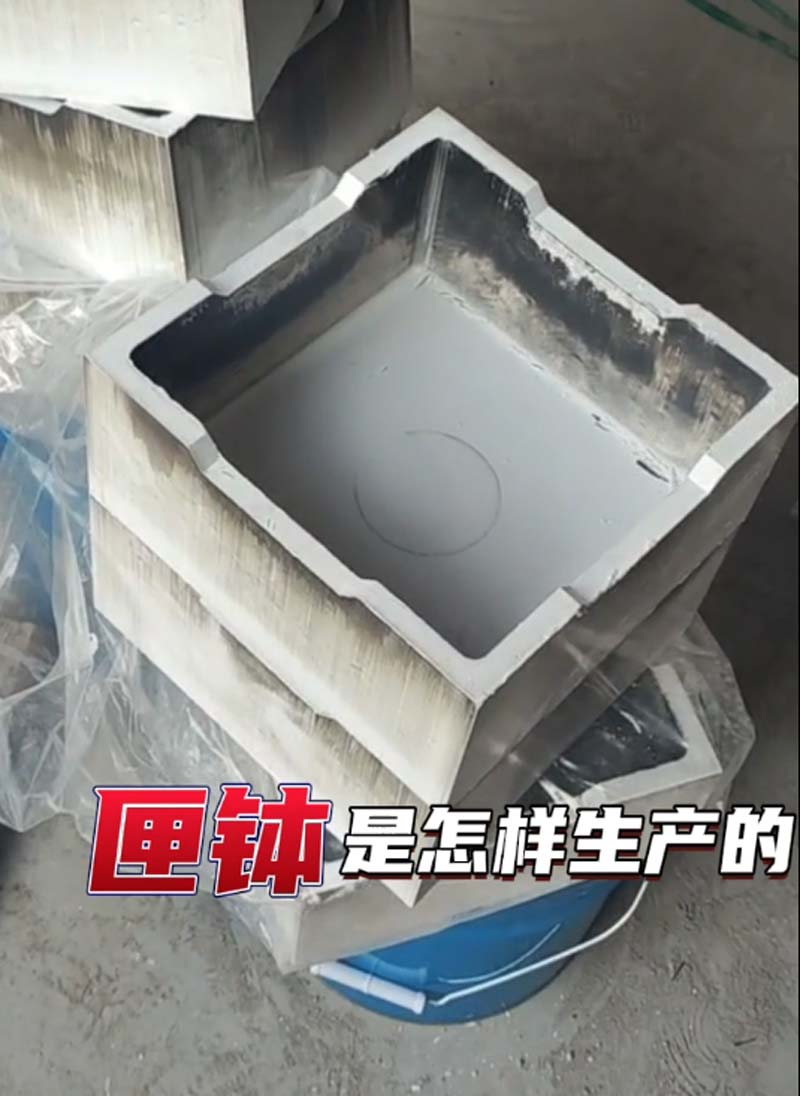

匣钵是窑具之一，亦称匣子，是一种耐火材料，如石墨匣钵，用于负极材料烧结，要求非常高，要求密度高，碳含量高，灰分小，抗折抗压强度高，常用的成型设备就是这台800吨石墨匣子成型液压机，如下图：
石墨匣钵的生产工艺：
先将高纯石墨粉（400目）和沥青粉（200目）酮基粘结剂，纤维素按照100比15比6比5的比例，充分搅匀，然后加热进行混捏，混捏好以后，放入压机进行成型，脱模，脱模后进行烘干，烘干后硬度能达到40，然后放入沥青浸渍罐中，进行浸渍，温度220度，先负压一个小时，然后加压10兆帕一个小时，然后刮掉沥青溶液残留，进行焙烧石墨化，加入石墨化催化剂，使焙烧和石墨化一次完成，
起始温度200度，使纤维素碳化，然后300度，使沥青进入结焦环节，然后升温，使沥青完全结焦碳化，然后升温到1600度，使石墨化催化剂开始活化，让沥青质碳低温石墨化，石墨匣钵一般10㎜厚，石墨化时间达到30个小时就基本完成了石墨化过程，然后缓慢降温到300度以下，就烧制完成了，这种配方收缩力较高，一般能收缩4－5％
尺寸会变小，密度会增加，电阻会变小，抗折抗压会增加，并具备机械性能。
