800吨液压垫(多顶杆)拉伸液压机是滕州中合锻压液压机厂家为客户定做的液压拉伸机,机身采用三梁四柱式结构,该设备也称800吨四柱液压机,该机配有液压垫(多顶杆)装置,主要适用于金属薄板的拉伸、冲裁、弯曲、翻边等压制工艺,广泛应用在汽车配件和五金行业产品深拉伸成型。
800吨液压垫(多顶杆)拉伸液压机具有独立的动力机构和电气系统。采用PLC自动控制,并可实现手动、半自动、自动三种操作方式。本机器的工作压力、压制速度、行程范围局可根据工艺需要进行调整。工作时滑块在任意位置均可静止。采用三梁四柱结构形式,整机结构简单,外形美观,液压系统采用插装阀,结构紧凑动作灵敏可靠,便于故障的诊断和排除。

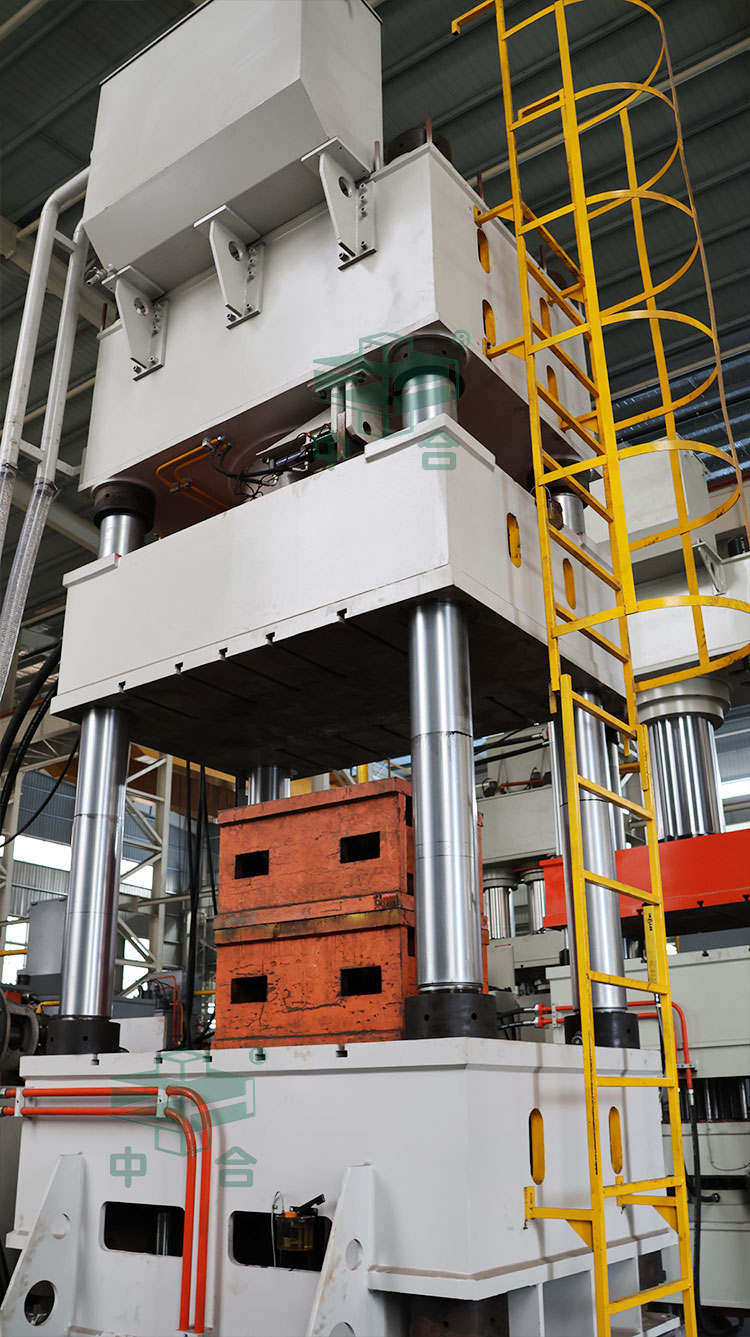

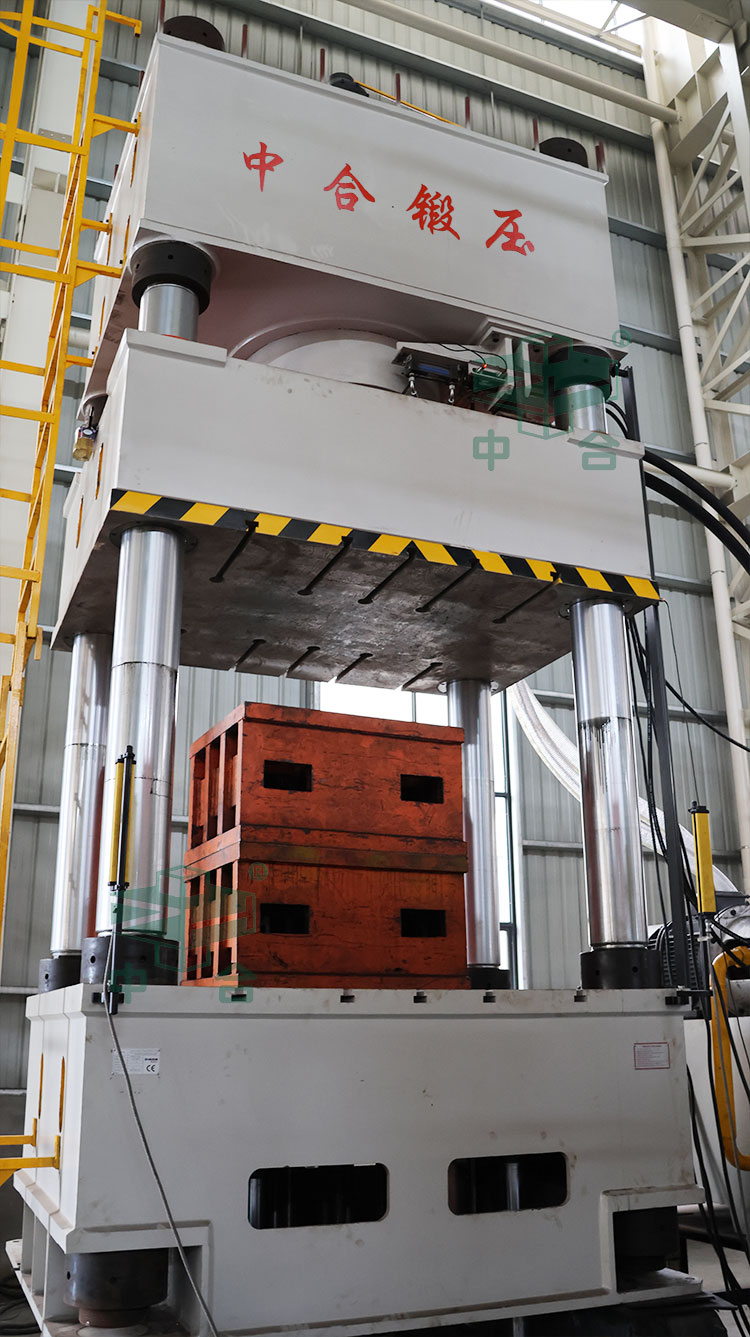

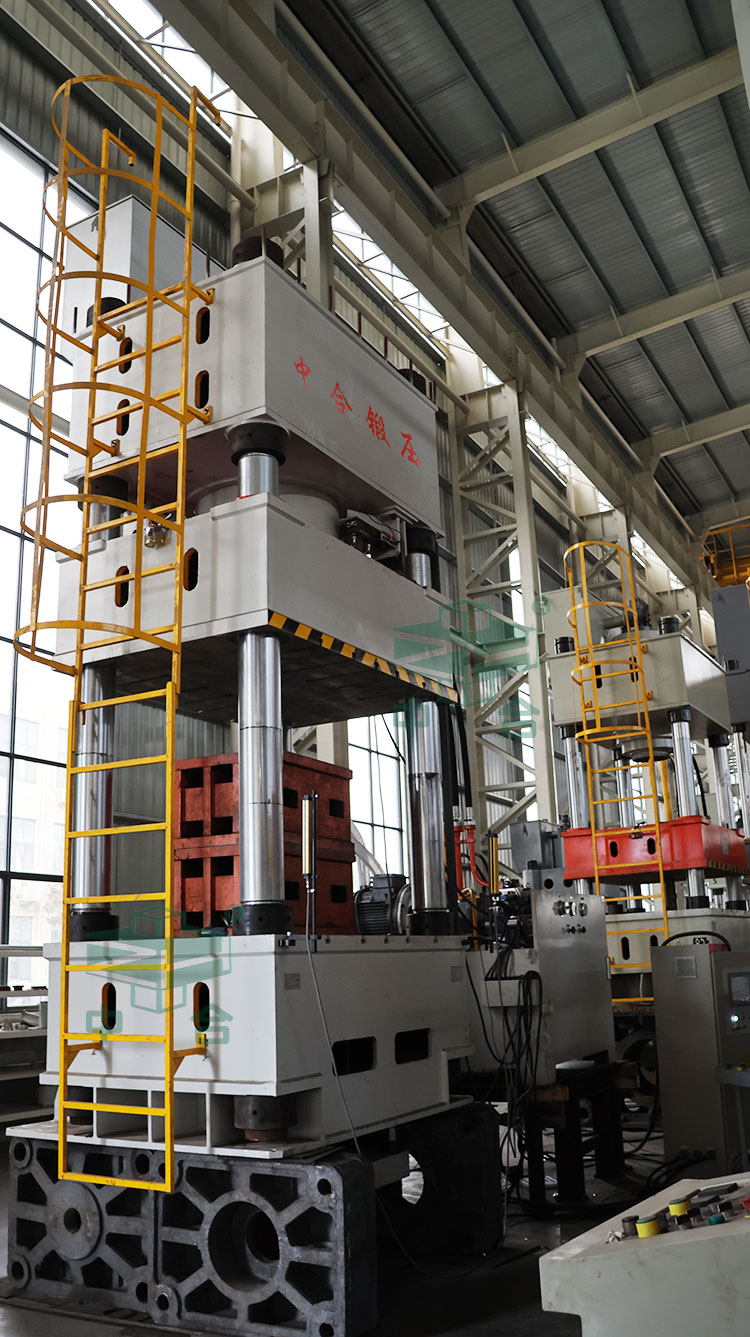

液压垫(多顶杆)拉伸液压机-800吨四柱液压机车间展示:
800吨四柱液压机技术参数:
设备型号:YQ27-800T
公称压力:8000KN
系统压力:25Mpa
滑块行程:按需定制
开口高度:按需定制
工作台尺寸:按需定制
主机重量:32000KG
注:本机为定制机,了解更多800吨四柱液压机详情,请电话咨询液压机厂家徐经理:13963280040(可添加微信)
800吨液压垫(多顶杆)拉伸液压机结构形式:
机身:
800吨四柱液压机机身为钢板焊接件件;由上横梁、滑块、工作台、液压垫、立柱等组成,上横梁,工作台通过立柱和螺母构成封闭框架,机身刚性和精度保持性好。滑块沿立柱做上下运动,立柱导套材料采用复合材料,以提高许用面压力,减小摩擦力,立柱材料采用45#钢件,经表面处理并镀硬铬提高耐磨与耐用度。
油缸:
主缸:采用单缸结构,布置在上横梁内,缸体通过法兰与上横梁固定在一起,活塞杆通过连接法兰与活动横梁相连接。缸体材料为优质45#钢锻打保证材质均匀;所有活塞杆表面均进行淬火处理,油缸进行耐压试验(1.1倍),运行平稳。油缸采用进口密封元件,确保密封性能可靠, 无泄漏,维修方便。
液压垫缸:
800吨四柱液压机底梁内部设置一个液压垫缸装置,液压垫具有液压垫或顶出器两种功能,可用于在钢板拉伸过程中提供压边力或用于顶出制件,液压垫为单顶冠结构.
