液压垫拉伸液压机_500吨四柱液压机

液压垫拉伸液压机一种典型的拉伸机，此类液压机在常规单动薄板冲压液压机基础上增设一个液压垫，液压垫置于工作台内，用于拉伸工艺时的工件压边，在液压垫的上平面装有可更换的顶杆垫，以防止因顶杆对液压垫的冲击而造成液压垫上平面的变形和损伤。液压垫缸采用单缸或多缸缸结构，一字布置，此结构使液压垫受力均匀，以达到理想的拉伸效果。

液压垫拉伸液压机一般适合深拉伸工艺，拉伸效果好，无褶皱五毛刺，应用范围广泛，比如：铝锅、铁盆、不锈钢锅碗瓢盆嗲、电饭煲内胆、灰斗车、不锈钢蹲便器、不锈钢管地漏、汽车拉伸件、五金拉伸件等。

文中介绍的是一款500吨四柱液压机，采用三梁四柱结构，带液压垫结构，也叫多顶出结构，液压机工作台布置了很多顶杆孔，带液压垫拉伸液压机特别适用于各种深、浅拉伸工艺。对不锈钢制品厂的铝质薄板拉伸和铝制品的压制成形及不锈钢制品的正反拉伸成形有良好的辅助作用。

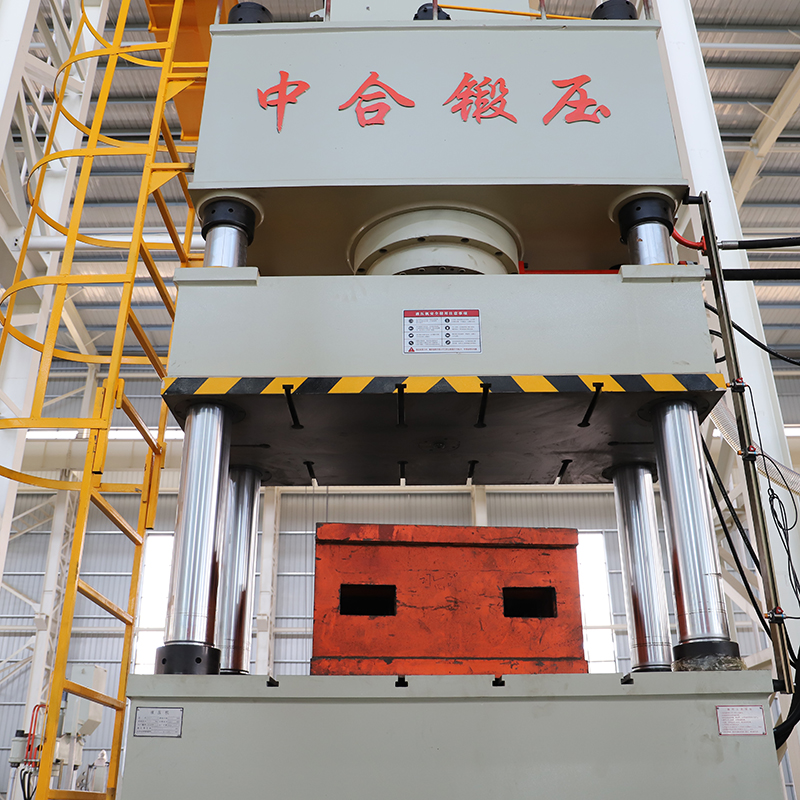

500吨液压垫拉伸液压机

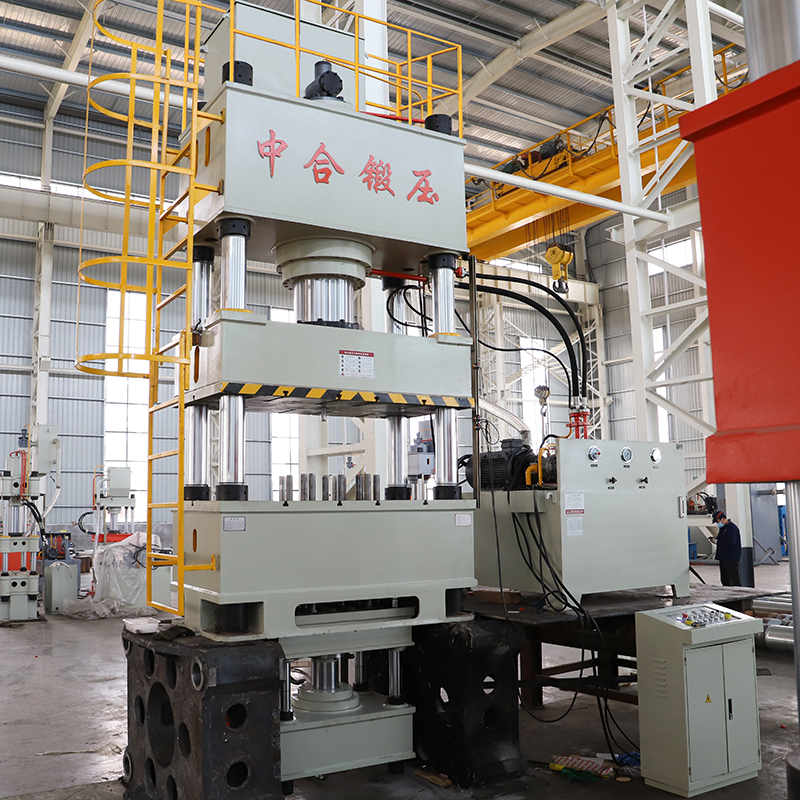

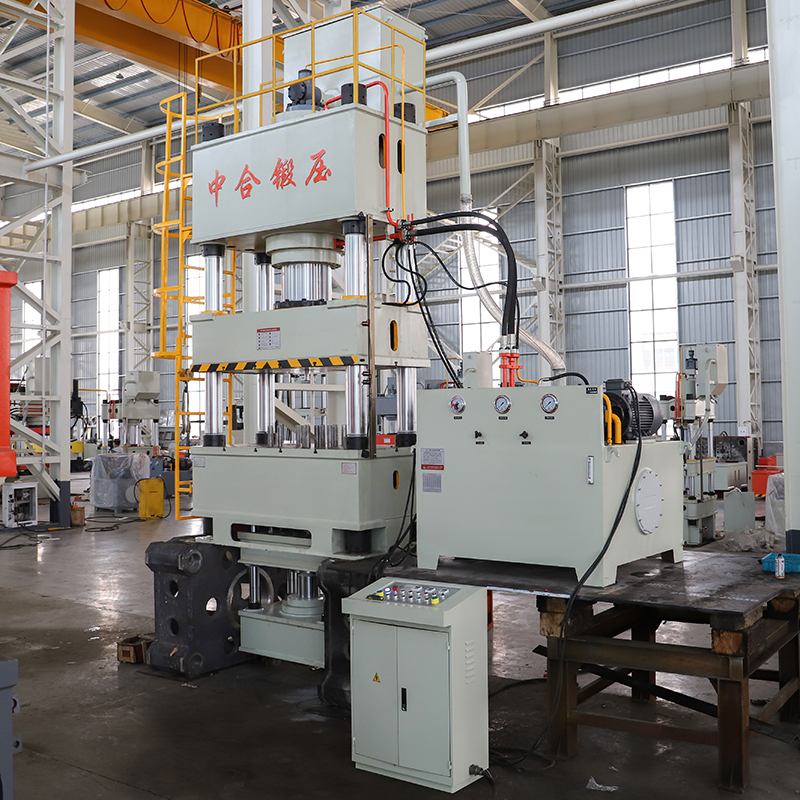

500吨四柱液压机带液压垫

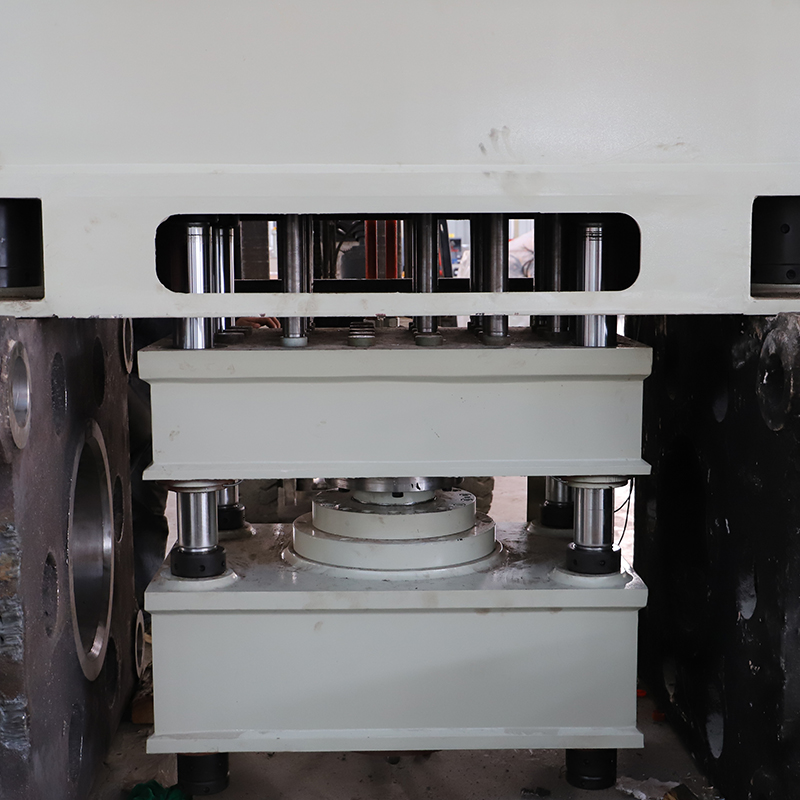

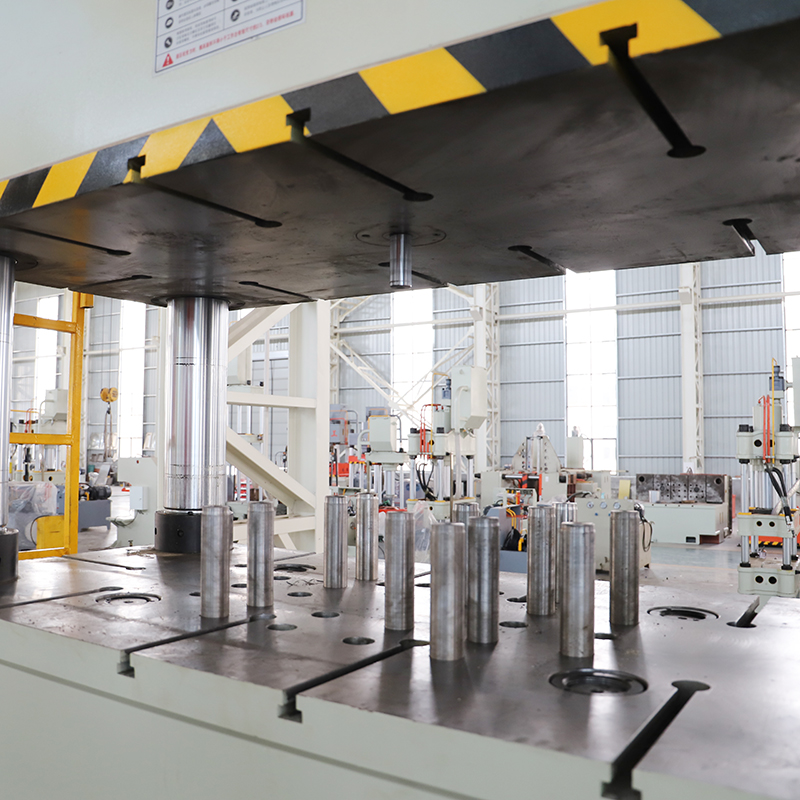

液压垫（多顶杆）

500吨液压垫拉伸液压机机身设备为三梁四柱结构，其特点：

1、四柱式结构，刚性好、精度高、结构紧凑、经济适用；

2、液压控制采用插装阀集成系统，泄露点少、冲击小、动作可靠，可有效的保护模具和设备的使用寿命；

3、专业油缸密封元件，可靠性强，寿命长；

4、导轨自动润滑装置，充分保护导柱，保持精度；

5、机电一体化安全装置，如:油缸下腔支撑回路、油缸上下腔互锁回路等，有良好的安全性；

6、电气系统采用PLC控制，可实现一键操作，工序简单易操作；

7、500吨四柱液压机可实现定压、定程两种成型工艺，具备保压延时功能；

8、根据不同工艺，工作压力、行程可在一定范围可调节，简单易操作；

500吨液压垫拉伸液压机主要技术参数：

设备型号：YQ32-1500T

公称压力：15000KN

系统压力：25Mpa

滑块行程：800mm

开口高度：1000mm

台面尺寸：1500*1000mm

下行速度：100mm/s

工作速度：5-12mm/s

回程速度：90mm/s

伺服电机功率：22*2KW

注：以上参数仅供参考，机器实际参数请以滕州中合锻压徐经理13963280040（微信同号）技术方案为准。

可选配附件或功能:

1、移动工作台；

2、冲裁缓冲装置；

3、光幕保护装置；

4、行程、压力、速度数显、数控装置；

5、触摸式工业显示屏；

6、液压系统加热、冷却装置；

7、打料装置；

8、滑块限位阀；

9、模具加热及温控装置；

10、PLC可编程控制器；

11、根据工艺可选择单缸、双缸、多缸布局；

设备使用条件：

1、设备工作区域温度：0~50℃（±）

2、动力电源：三相四线制380V、50HZ，电压波动范围380V±10％

3、冷却方式：水冷装置

4、液压系统使用介质：46号抗磨液压油。
