800吨液压垫(多顶杆)拉伸液压机

800吨液压垫拉伸液压机型号为YQ32-800T,本机是青岛用户定制的一款800吨四柱液压机,三梁四柱结构,机器最显著的特点是带液压垫结构,也叫多顶出结构,液压机工作台布置了很多顶杆孔,用于不同形状和深度的薄板材料的拉伸成型,多用于不锈钢菜盆洗碗槽、灰斗车灰斗盆、防撞头盔、不锈钢制品、五金产品、汽车配件、汽车覆盖件等制品的拉伸成型。

contact

800吨液压垫拉伸液压机型号为YQ32-800T,本机是青岛用户定制的一款800吨四柱液压机,三梁四柱结构,机器最显著的特点是带液压垫结构,也叫多顶出结构,液压机工作台布置了很多顶杆孔,用于不同形状和深度的薄板材料的拉伸成型,多用于不锈钢菜盆洗碗槽、灰斗车灰斗盆、防撞头盔、不锈钢制品、五金产品、汽车配件、汽车覆盖件等制品的拉伸成型。

800吨液压垫拉伸液压机车间实物展示:

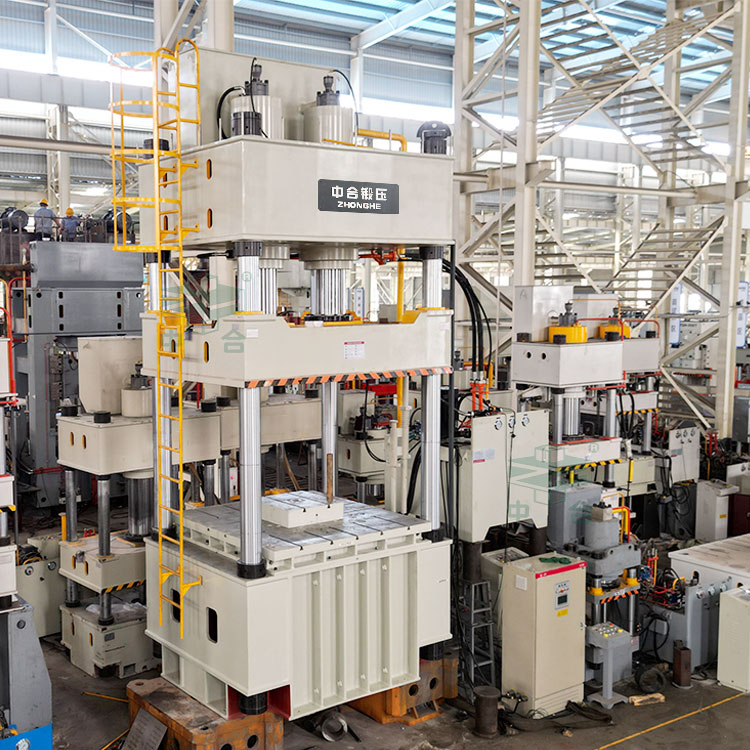

800吨液压垫拉伸液压机

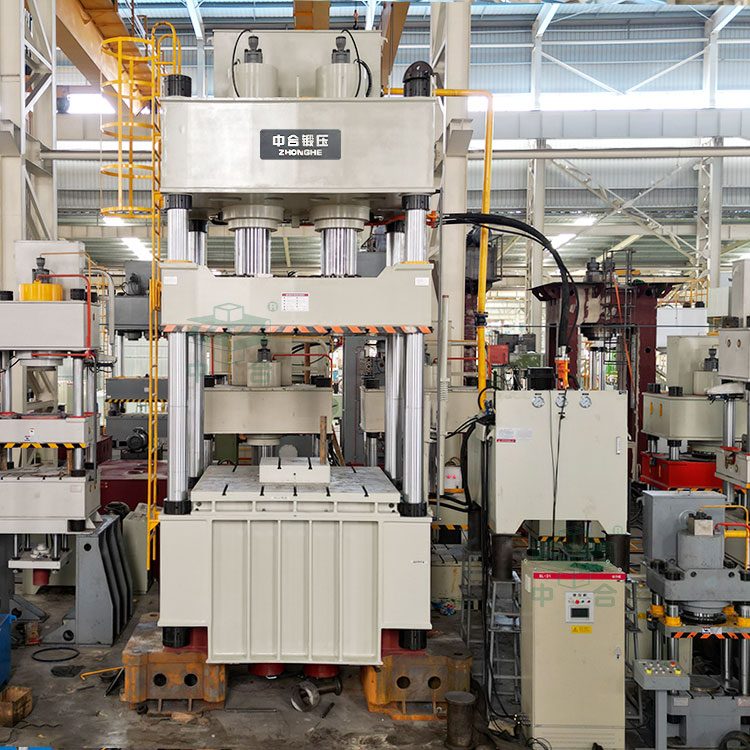

800吨四柱液压机车间实物

800吨液压垫拉伸液压机性能特点:

1、四柱式结构简单、经济适用;

2、液压控制采用插装阀集成系统,冲击小、动作可靠,使用寿命长,泄露点少;

3、新型油缸密封元件,可靠性强,寿命长;

4、拉伸、压边滑块可连成一体,实现单动工艺动作;

5、导轨自动润滑装置;

6、机电一体化安全装置。如:油缸下腔支撑回路、油缸上下腔互锁回路等,安全性优越;

7、电气系统可按需采用PLC控制;

8、可实现定压、定程两种成型工艺,具备保压延时功能,延时时间可调;

9、工作压力、行程可在规定范围内按工艺要求调节,操作简便。

800吨四柱液压机具有独立的动力机构和电气系统。采用PLC自动控制,并可实现手动、半自动、自动三种操作方式。本机器的工作压力、压制速度、行程范围局可根据工艺需要进行调整。工作时滑块在任意位置均可静止。采用三梁四柱结构形式,整机结构简单,外形美观,液压系统采用插装阀,结构紧凑动作灵敏可靠,便于故障的诊断和排除。


800吨液压垫拉伸液压机车间试机

适用范围:

本系列液压垫拉伸液压机是专为铝、铜制品和不锈钢、薄铁制品行业拉伸成型设计制造的液压机,具有一次成型、尺寸标准的应用优势,同时也可用于金属行业可塑性材料的压制工艺。如薄板拉深、翻边、冲孔、成型、调直等工序,也可用于金属冷挤压工艺。


液压垫拉伸液压机的应用

800吨四柱液压机部分技术参数:

设备型号:YQ32-800T

公称压力:8000KN

系统压力:25Mpa

滑块行程:1300mm

开口高度:2200mm

台面尺寸:2200*2200mm

下行熟读:120mm/s

控制形式:PLC+伺服

结构形式:三梁四柱式结构

注:以上参数仅供参考,机器实际参数请以滕州中合锻压徐经理13963280040(微信同号)技术方案为准。

800吨四柱液压机安装示意及注意事项:

1、安装前的检查

机器安装前应先根据装箱单检查各零部件、标准件数量是否正确,根据总装图,确定零部件的安装位置,根据地基图的要求,检查地基的浇注情况。

2、机器的安装

机器应按地基图的要求,安装在坚固的地基上,调正水平,紧固地脚螺栓,再进行电气控制部分的接线和液压部分的管路安装。

3、机器的安装检查

机器安装完成后,需进一步检查机器各联接处的紧固情况及各运动部位是否灵活,电气控制部分的接线和接地线是否正常,液压部分的管路接头是否完好,各润滑点是否加足油,以待试车。

本机车间试机视频以及相关案例视频,请联系滕州中合锻压徐经理13963280040(微信同号)获取。
