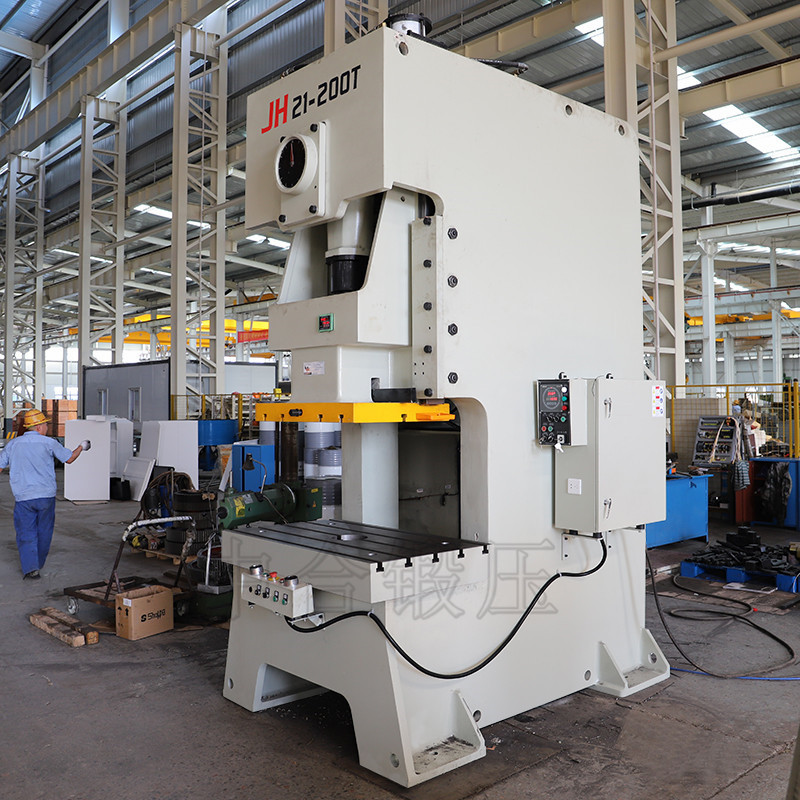

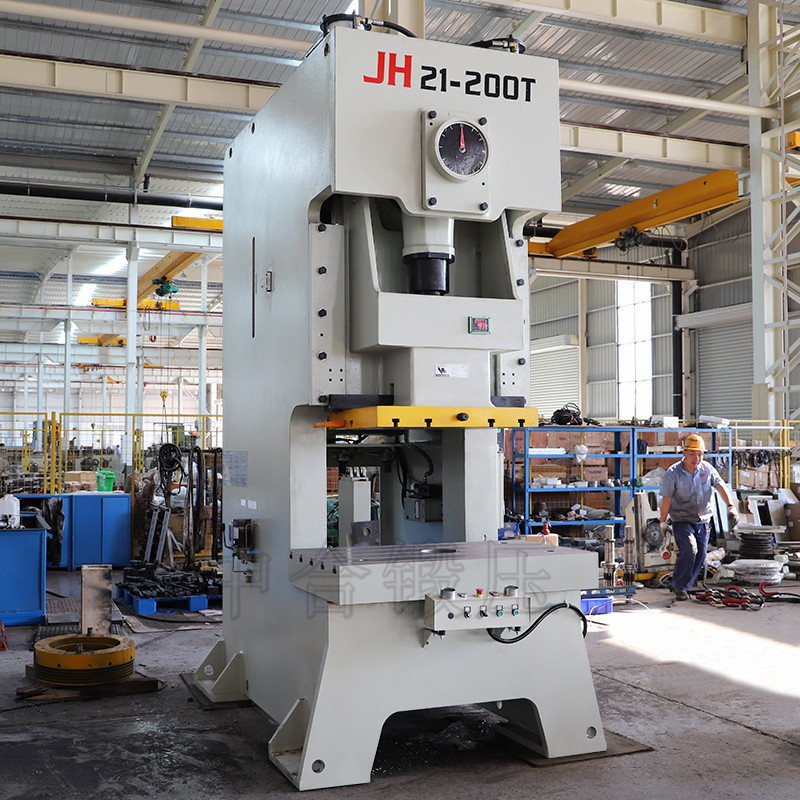

气动冲床_JH21-200吨冲床_精密冲床

JH21-200吨气动冲床_精密冲床利用压缩机产生的高压气体，通过管道将压缩气体输送至电磁阀，通过脚踏开关来控制电磁阀的动作来控制气缸的工作和返回，从而达到冲孔的目的。

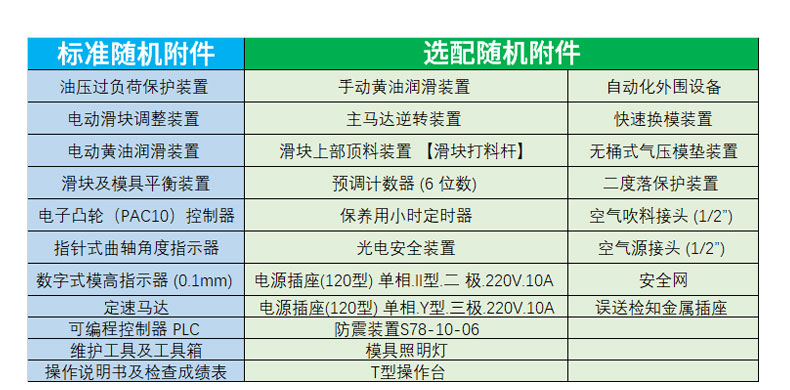

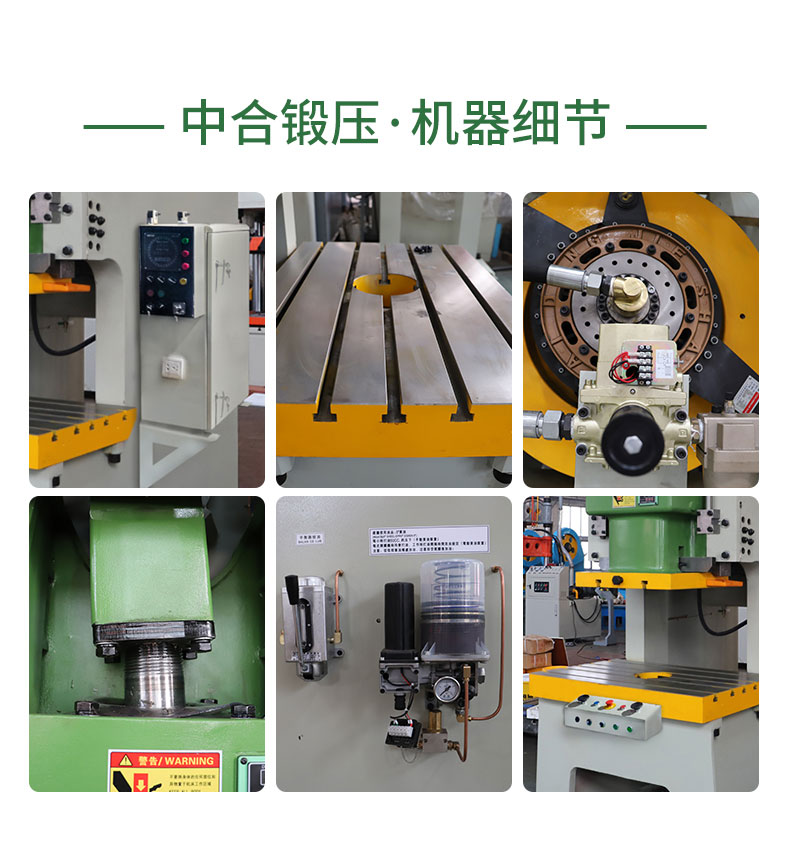

JH21-200吨气动冲主要部件结构：

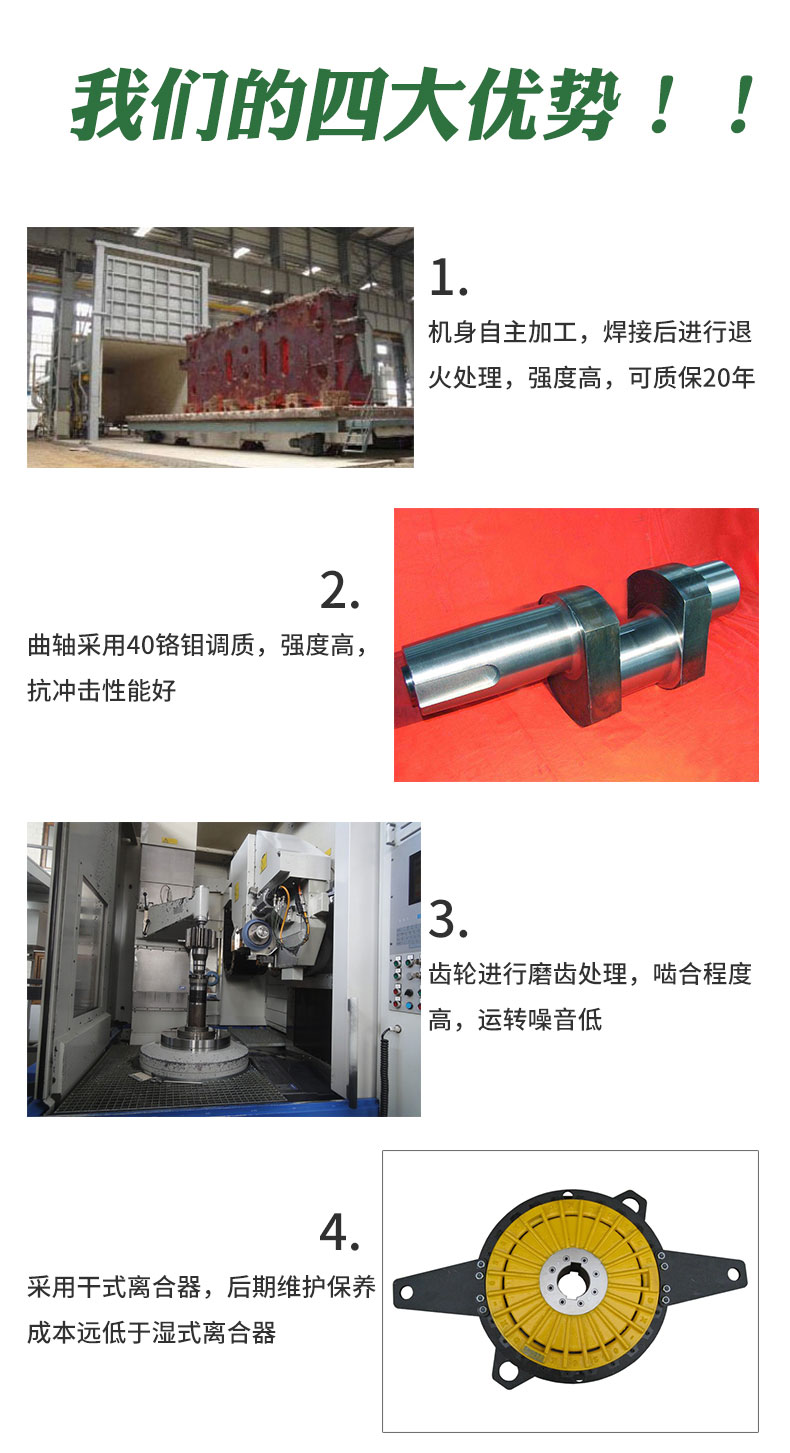

1、整机

机架采用钢板焊接的箱形结构件。焊接工艺成熟，坡口形式及焊缝选用符合标准。采用CO2气体保护焊，重要焊缝(点)作探伤等特殊检查。机架箱体结构件，在焊接成型后、必须进行消除内应力的处理。消除压力机长期工作后，因其应力所造成的、其机体的部件变形及整体结构几何精度稳定性。

2、主传动

1 驱动方式：上传动，曲轴方式。

2 驱动系统：三相异步电机 + 变频器。

3 主传动皮带：V型皮带

4 传动齿轮：正齿轮，精磨齿面工艺，具有传动精度高，啮合精度高，传动平稳、承载能力大、齿轮强度强、噪音小等优点。保证可靠润滑。

3、滑块

1 滑块导轨

滑块采用超长的六面导轨，导向精度高、耐磨性好，用推拉螺栓可调整导轨间隙。滑块导轨板为锌基合金材料。

2 液压过负荷保护装置。

滑块具有液压过载保护装置，气-液式，超过额定吨位约5％产生过载反应，并光报警、滑块自动停止，过载后复压时间为1分钟，并设置手动卸荷旋钮。

3 滑块运行角度显示为数字（电子）式，置于控制面板上。

4 滑块设有装模高度调整装置（63T以上含63T）。

⑴ 正反向速度：50mm/min左右。

⑵ 上下极限位置自动停止。

⑶ 调整时用绝对编码器检测，在触摸屏显示器监测滑块调整量，显示精度0.1mm。

5 平衡器：空气式，压力人工设定，手动调整，缸体设有保护性回油。
