JH21-63吨气动冲床_63吨冲床

中合锻压冲床厂家设计生产的JH21-63吨气动冲床可靠性高,安全系数高,与电气系统接合可以实现自动送料、光电保防等保防功能。63吨冲床机身钢板焊接而成,刚性好,外型美观,变形小。滑块六面导向,导轨长且精度高,可延长模具寿命。气动干式离合器,噪音小,寿命长。压塌式保险或液压过载保护装置,保护压力机零件及模具的安全,使用方便、可靠。可选配光电保护、传动输出轴、顶料装置,气垫等装置。

JH21-63吨气动冲床_63吨冲床介绍:


中合锻压冲床厂家JH21-63吨气动冲床机身钢板焊接而成,刚性好,外型美观,变形小。滑块六面导向,导轨长且精度高,可延长模具寿命。气动干式离合器,噪音小,寿命长。压塌式保险或液压过载保护装置,保护压力机零件及模具的安全,使用方便、可靠。PLC电气控制系统,可搭配各种自动化设备。具有急停、寸动、单次、连续操作规范。可选配光电保护、传动输出轴、顶料装置,气垫等装置。

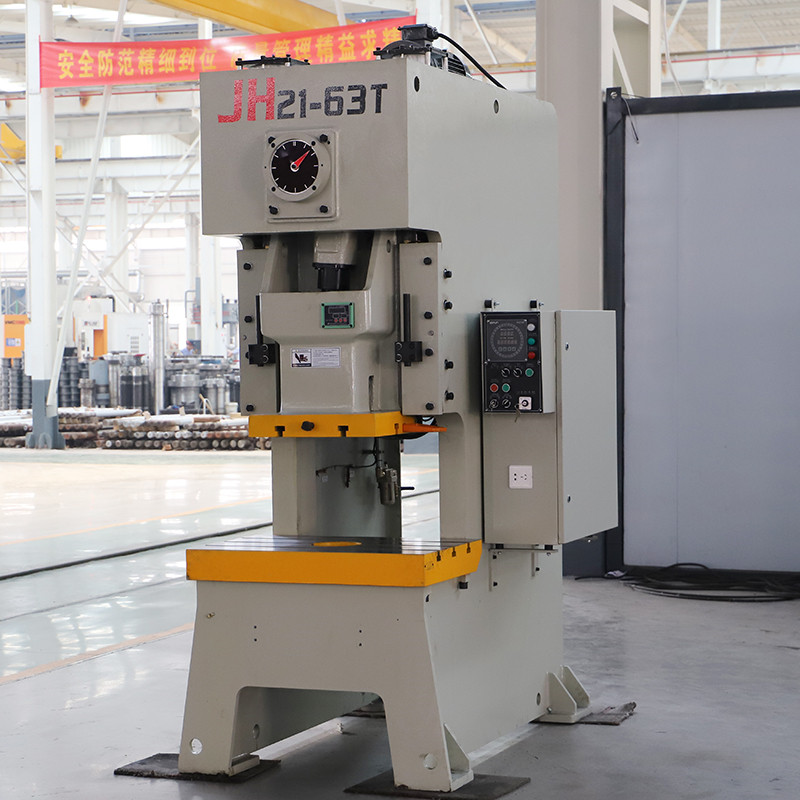

JH21-63吨气动冲床

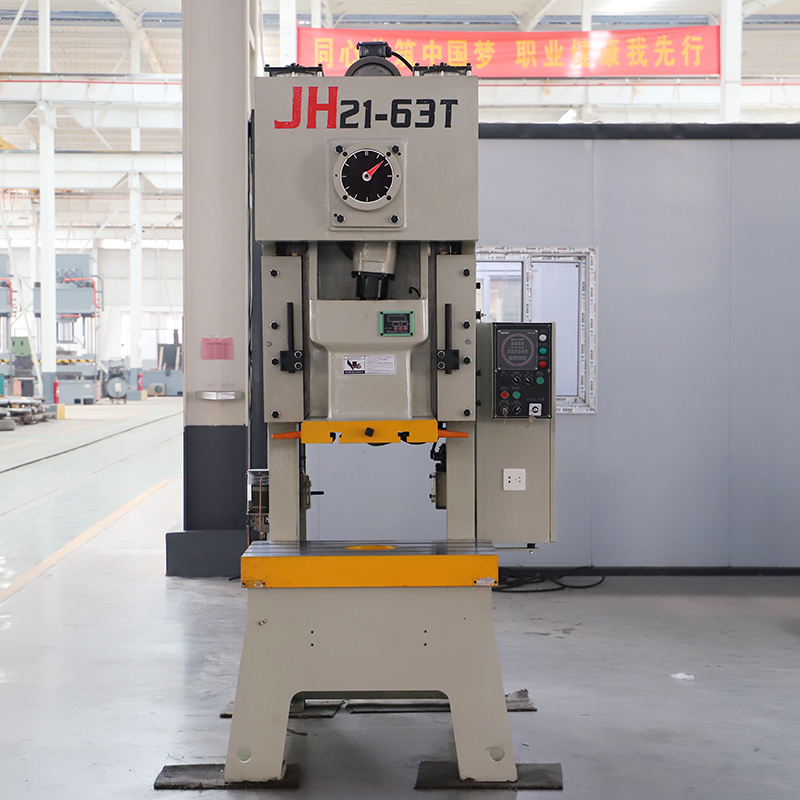

63吨冲床


JH21-63吨气动冲床_63吨冲床主要结构:


一、整机


63吨冲床机架采用钢板焊接的箱形结构件。焊接工艺成熟,坡口形式及焊缝选用符合标准。采用CO2气体保护焊,重要焊缝(点)作探伤等特殊检查。机架箱体结构件,在焊接成型后、必须进行消除内应力的处理。消除压力机长期工作后,因其应力所造成的、其机体的部件变形及整体结构几何精度稳定性。


二、主传动


1、驱动方式:上传动,曲轴方式。

2、驱动系统:三相异步电机、+、变频器。

3、主传动皮带:V型皮带

4、传动齿轮:正齿轮,精磨齿面工艺,具有传动精度高,啮合精度高,传动平稳、承载能力大、齿轮强度强、噪音小等优点。保证可靠润滑。


三、滑块


1、滑块导轨

滑块采用超长的六面导轨,导向精度高、耐磨性好,用推拉螺栓可调整导轨间隙。滑块导轨板为锌基合金材料。


2、液压过负荷保护装置。

滑块具有液压过载保护装置,气-液式,超过额定吨位约5%产生过载反应,并光报警、滑块自动停止,过载后复压时间为1分钟,并设置手动卸荷旋钮。


3、滑块运行角度显示为数字(电子)式,置于控制面板上。


4、滑块设有装模高度调整装置(63T以上含63T)。


⑴正反向速度:50mm/min左右。

⑵上下极限位置自动停止。

⑶调整时用绝对编码器检测,在触摸屏显示器监测滑块调整量,显示精度0.1mm。


5、平衡器:空气式,压力人工设定,手动调整,缸体设有保护性回油。

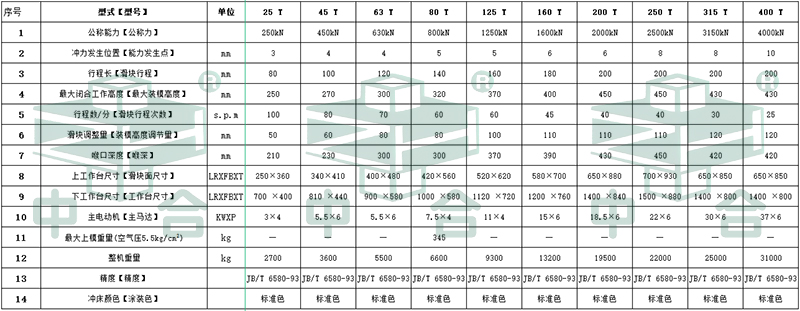

JH21-63吨气动冲床_63吨冲床的参数(仅供参考):

JH21-63吨气动冲床_63吨冲床(图3)


JH21-63吨气动冲床_63吨冲床的性能特点:


1、优质钢板焊接机身,经过回火(或振动时效)抛丸处理,刚性好,精度稳定;

2、曲轴宗置,结构紧凑,曲轴经高频淬火后磨销处理,光洁度好,转动灵活;

3、矩形六面加长导轨,导向青铜镶板,导向精度高;

4、气动双平衡缸,平衡滑块和上模重量,降低冲击和噪音,消除连杆与滑块间隙,减少受力零件冲击与磨损;

5、整机采用进口plc集中控制,气路选用进口安全双联阀控制,可实现点动、寸动、单次和连续冲压;

6、滑块、导轨、工作台板、连杆、接套等关键件均采用树脂砂铸造,与一般的粘土砂铸造相比,改善表面粗糙度1-2级别,提高尺寸精度2-3级;

7、60T及以上吨位产品采用电动调节装模高度,精品配置,关键件如气动元件、电器元件、密封件、按钮等均采用进口元件。


滕州中合锻压冲床厂家设计生产的冲床产品系列包括:开式冲床、固定台冲床、气动摩擦离合器冲床、液压冲床、框架式液压冲压机等。常用国标冲床吨位有:25吨冲床、45吨冲床、63吨冲床、80吨冲床、100吨冲床、125吨冲床、160吨冲床、200吨冲床、250吨冲床、315吨冲床等。全国订购咨询热线:徐经理13963280040
