400吨锚杆托盘液压机-矿用锚杆托盘生产线

400吨锚杆托盘液压机是用来生产矿用锚杆托盘的主机设备,与模具、送料机、码垛机组成矿用锚杆托盘生产线。400吨锚杆托盘液压机采用三梁四柱结构,工作台面800*1000mm,开口高度800mm,冲压速度快,冲压稳定操作简单,模具带有切断功能,冲型后自动截断。

锚杆托盘是跟锚杆配套的产品,锚杆托盘和锚索托盘都是重要的矿用支护装置,有方形、圆形、W型等多种样式。目前锚杆托盘的生产设备主要是锚杆托盘液压机,也叫矿用锚杆托盘成型液压机,常用吨位型号有315T、400T、500T、630T、800T和1000T等。

本文是400吨锚杆托盘液压机,采用三梁四柱结构,工作台面800*1000mm,开口高度800mm,冲压速度快,冲压稳定操作简单,模具带有切断功能,冲型后自动截断。

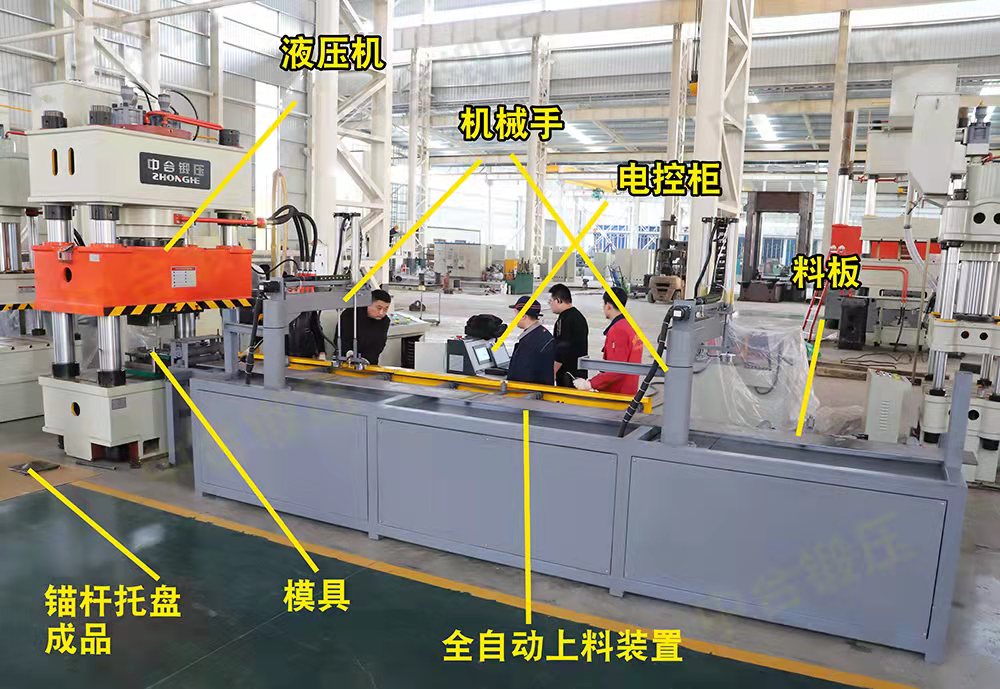

400吨锚杆托盘液压机-矿用锚杆托盘生产线(图1)

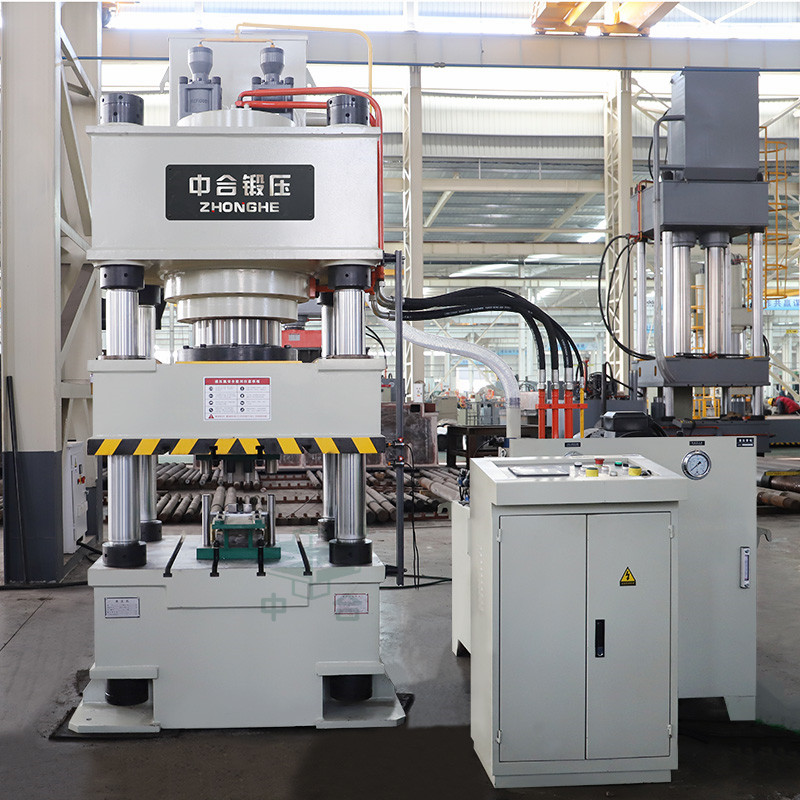

400吨锚杆托盘液压机-矿用锚杆托盘生产线(图2)

400吨锚杆托盘液压机性能特点:

1、采用计算机优化结构设计,为四柱式结构:四柱式结构简单、经济、实用。

2、液压控制系统采用插装阀集成系统,动作可靠、使用寿命长、液压冲击小、并减少连接管路与泄露点,液压集成系统采用独立控制单元。

3、独立的电气控制系统,工作可靠,动作直观、维修方便。

4、按扭集中控制,具有调整、手动、半自动(半自动可分为定程单次和定压单次两种工艺)三种操作方式。

5、滑块的工作压力、空载快速下行和慢速工进的行程范围均可根据工艺需要进行调整。

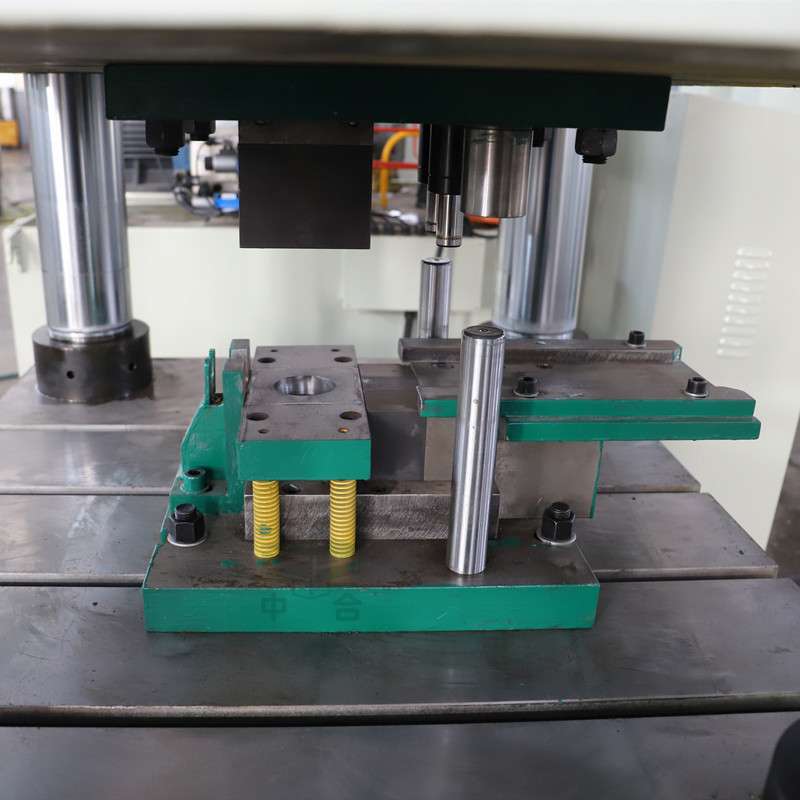

400吨锚杆托盘液压机-矿用锚杆托盘生产线(图3)

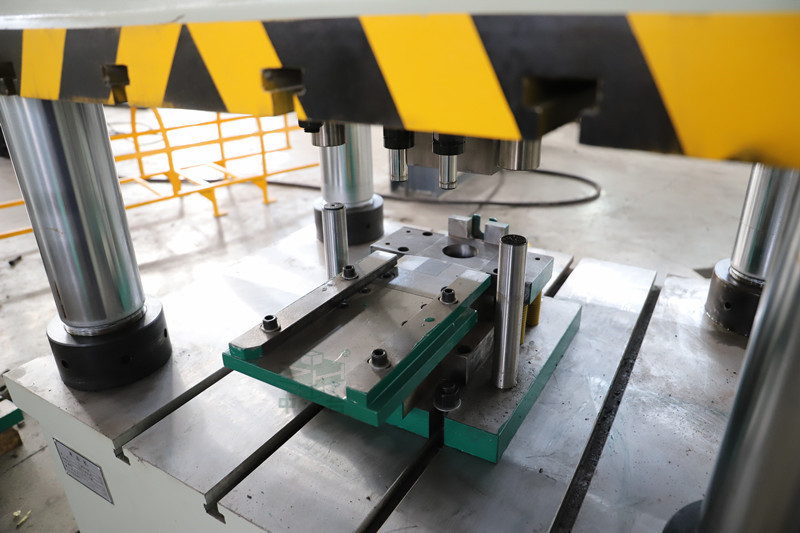

400吨锚杆托盘液压机-矿用锚杆托盘生产线(图4)

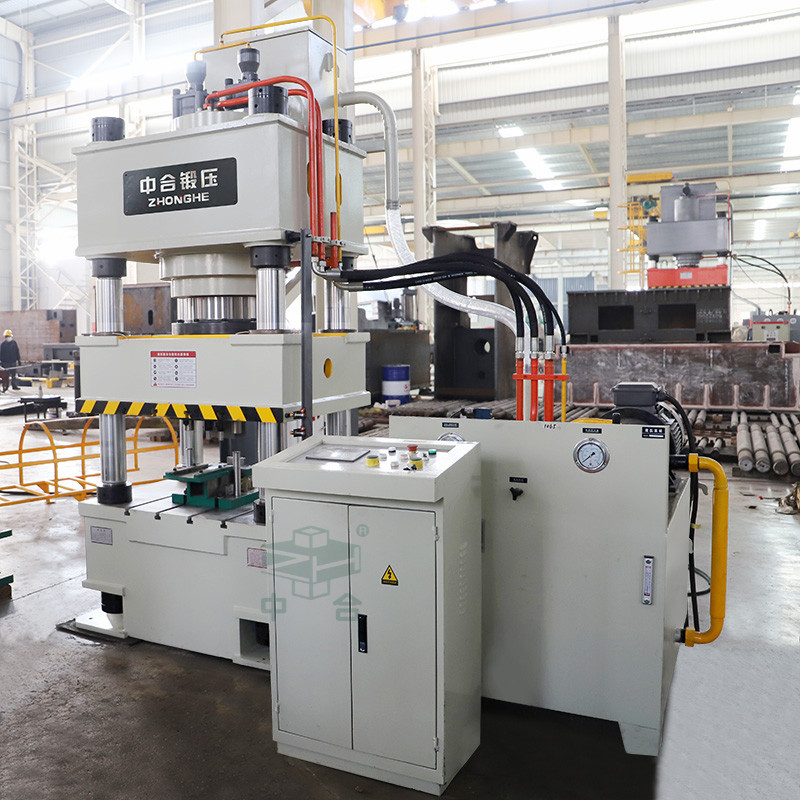

400吨锚杆托盘液压机-矿用锚杆托盘生产线(图5)

400吨锚杆托盘液压机-矿用锚杆托盘生产线生产过程:

1、送料:

送料机将钢板传送到400吨四柱液压机(主机)下方,等待拉伸冲孔;

2、拉伸冲孔冲裁:

400吨锚杆托盘液压机(主机)利用模具将钢板一次拉伸冲裁冲剪工艺,得到锚杆托盘成品;

3、出料:

成品锚杆托盘由辅助设备推料机推送到传送带;

4、码垛:

传送带将成品锚杆托盘传送至码垛机,再由推料机推入码垛机,进行自己码垛;

整个生产过程操作简单方便, 一次剪切成型,生产效率高,为矿山企业带来了更大的经济效益,是目前锚杆托盘生产制造的理想设备。

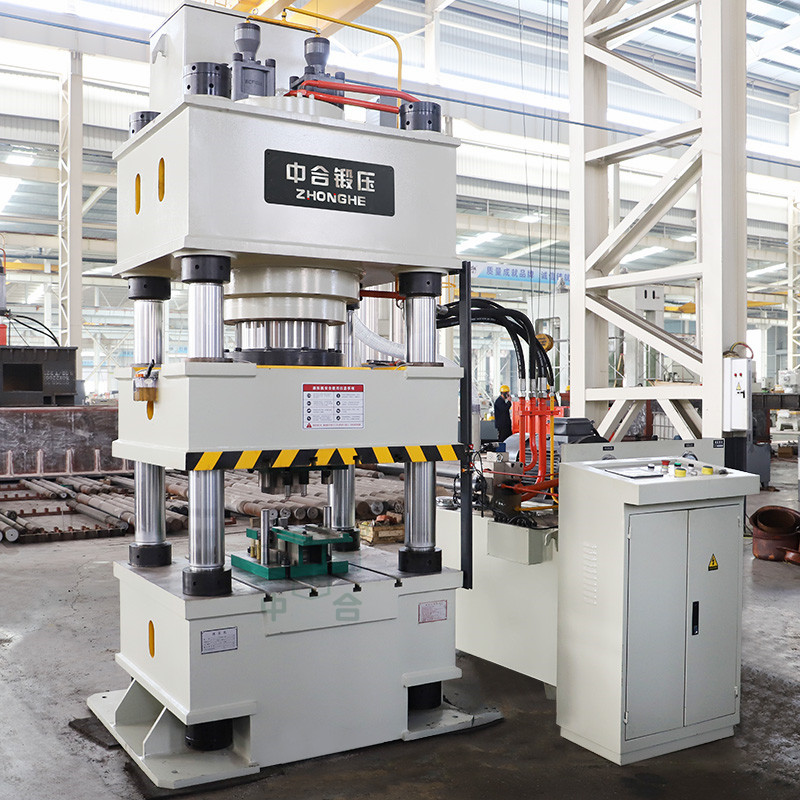

400吨锚杆托盘液压机-矿用锚杆托盘生产线(图6)

锚杆托盘液压机如何选择?

锚杆托盘液压机的是根据托盘的大小、材质、厚度、弧形深度来选择不同吨位的锚杆托盘液压机,可根据大小分为以下三种:
1、压制的托盘大小为150*150*8mm、150*150*10mm,使用315吨和400吨锚杆托盘液压机压制成型。
2、压制的托盘大小为200*200*14mm、240*240*14mm,使用500吨锚杆托盘液压机加工成型。
3、压制的托盘大小为300*300*16mm,使用630吨、800吨、1000吨锚杆托盘液压机压制大尺寸锚杆托盘。

附:

630吨矿用锚杆托盘生产线:https://www.tzzhmc.com/hyzyyyjxl/277.html

500吨矿用锚杆托盘生产线:https://www.tzzhmc.com/news/434.html
