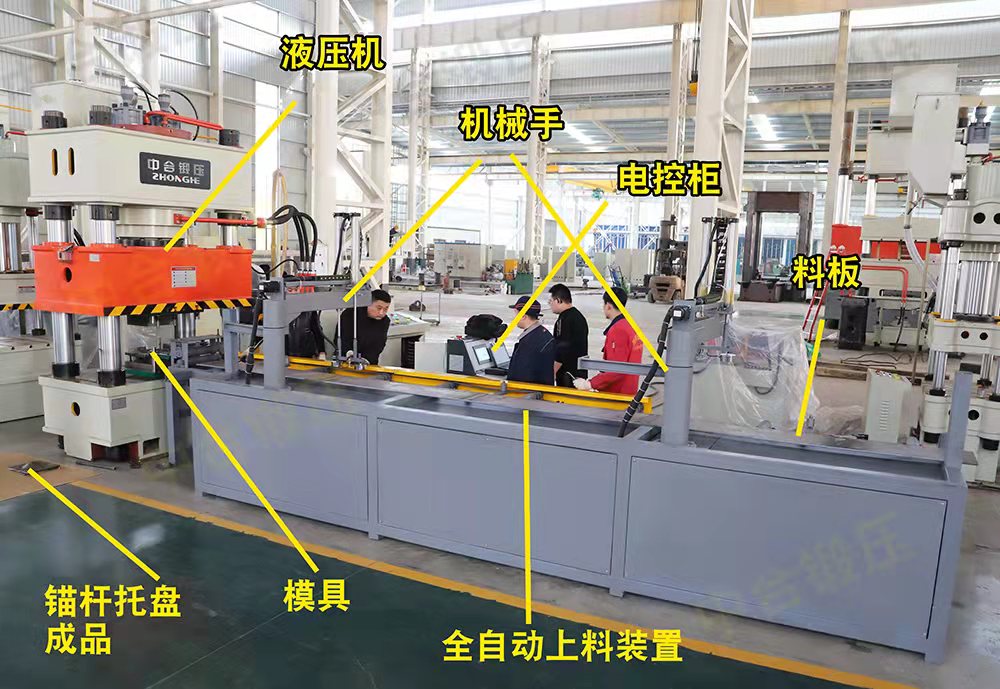

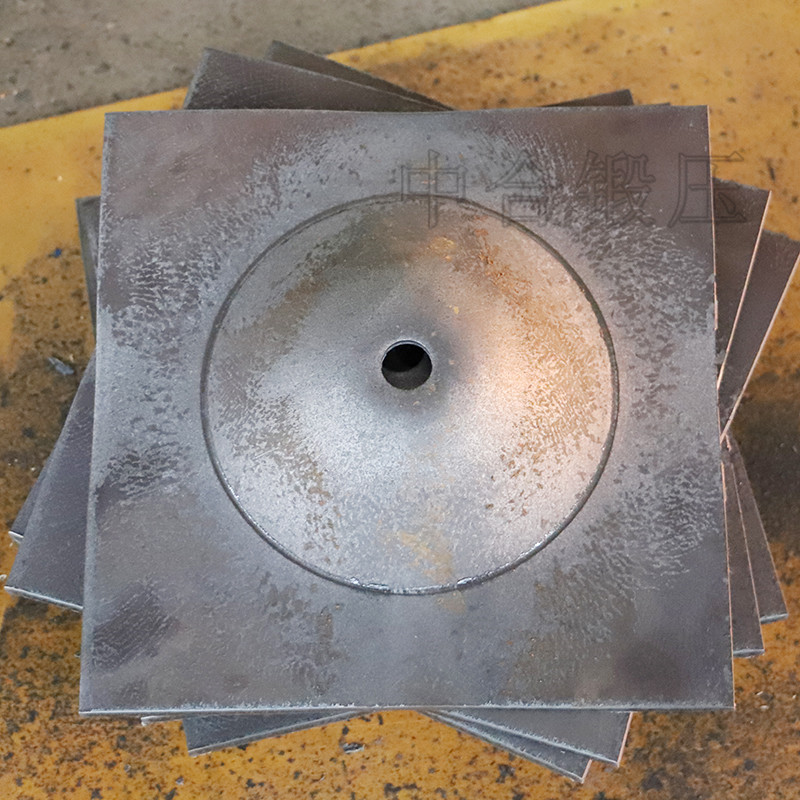

矿用锚杆(索)托盘是矿用锚杆(索)配套的产品,是重要的矿用支护装置,有方形、圆形、W型等多种样式。目前锚杆(索)托盘的生产设备主要是锚杆(索)托盘液压机,也叫矿用锚杆(索)托盘成型液压机。常用吨位型号有315T、400T、500T、630T、800T和1000T等,根据钢板的厚度和材料性质等选择不同吨位的产品。本文展示的是常用的矿用锚杆(索)托盘自动生产线_630吨四柱液压机,压型范围广,通用性强,而且配套生产线,节省人力的同时大大提升了生产效率。如下图所示:

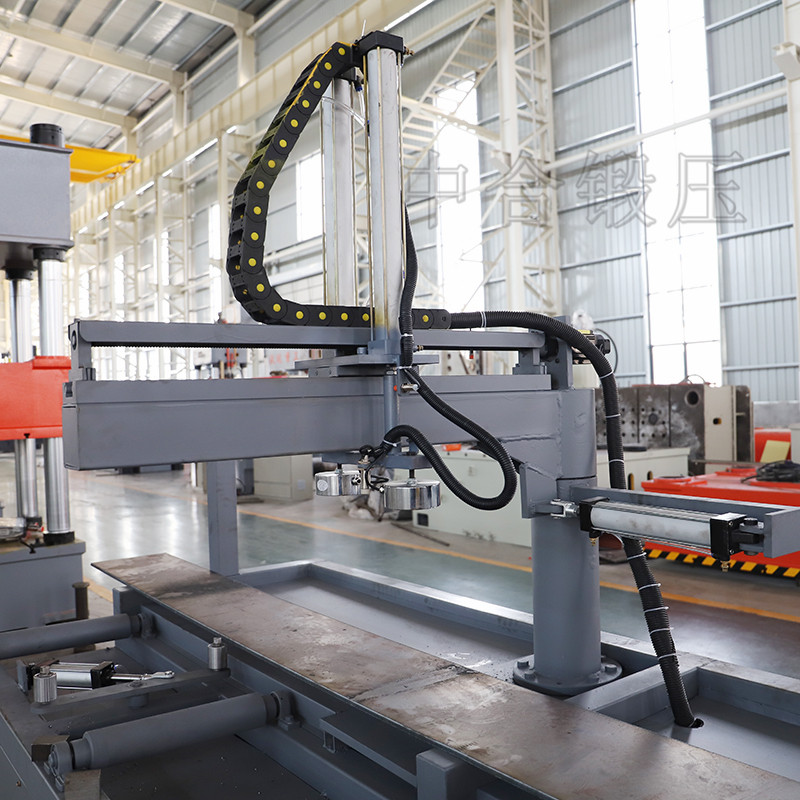

矿用锚杆(索)托盘自动生产线由630吨四柱液压机、锚杆托盘成型模具、全自动上料装置、推料装置、成品收集装置等组成,并包含相应的电控系统和动力系统。其中630吨四柱液压机是主要生产设备,配合模具,压制成型,主要特点有:
1、液压机机身为三梁四柱结构,三梁均为高强度铸铁件,与四根立柱组成刚性框架,强度高,四柱导向,精确度高;
2、立柱表面淬火、镀铬处理,耐磨、强度高、不生锈,并配备自动润滑装置,保持导向精准;
3、主缸、立柱及液压垫钢采用45#钢,链接件均采用Q345#钢;
4、矿用锚杆(索)托盘自动化生产线中液压机的工作台及滑块T形槽尺寸、间距按标准制作或按需定制;
5、配备PLC控制,一键操作,方便快捷;
矿用锚杆(索)托盘自动生产线的生产工艺:
1、按矿井不同巷道支护需要,使用剪板机将钢板剪切成所需规格的钢板;

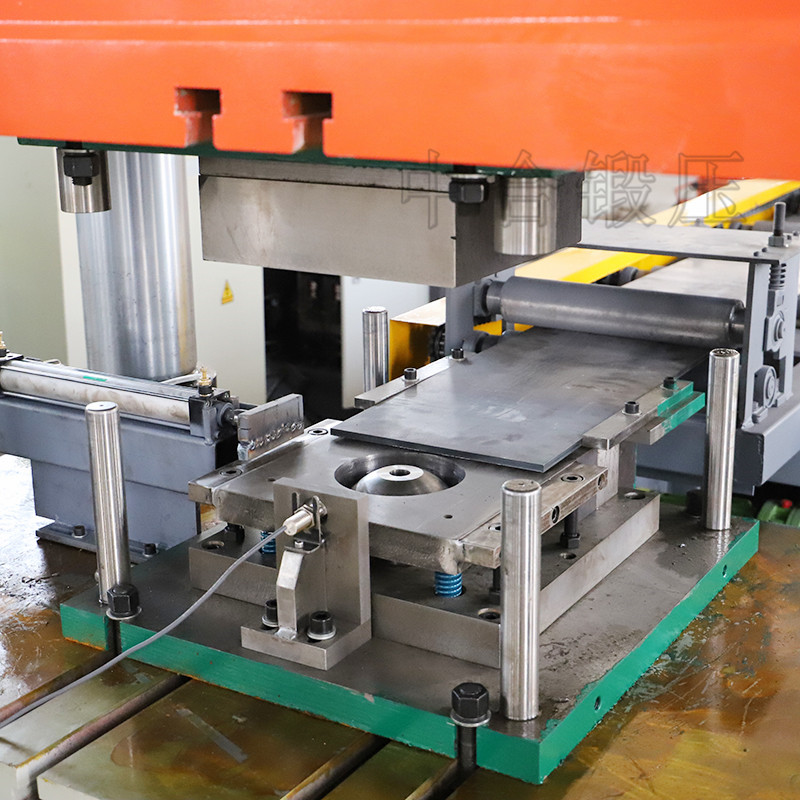

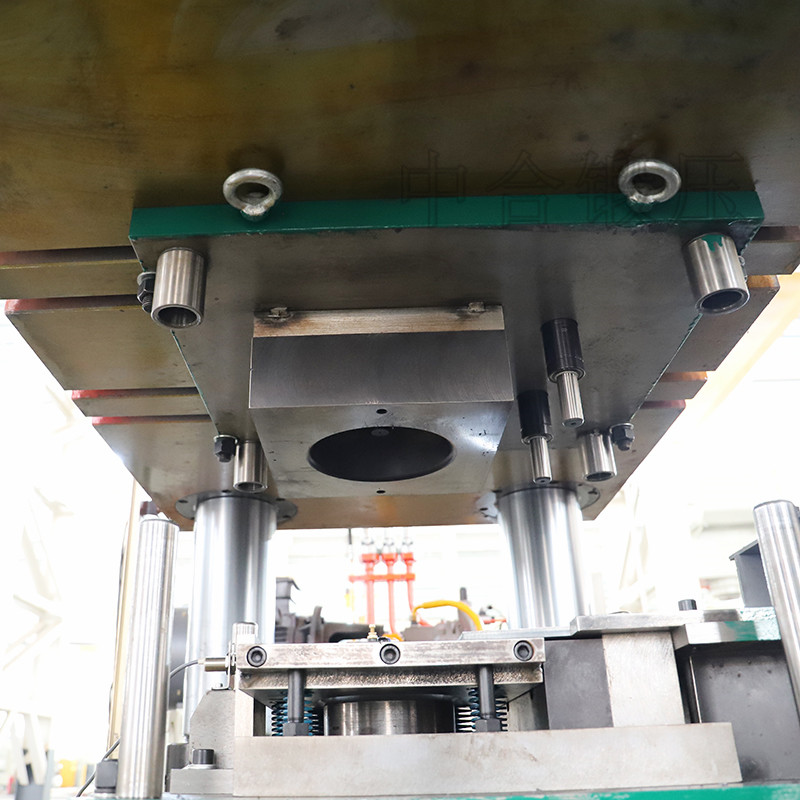

2、凸型的上钢模固定在液压机的活塞柱上,凹型的下钢模固定在液压机的底板上,上下模要求同心度误差不能超过0.1MM ,锚杆托盘凸形部位的倾角为30度,采用改进型四柱液压机进行压制成型;
3、根据不同直径的锚杆杆体需要的规格进行钻孔,钻孔位置在锚杆托盘平面的中心位置进行,不得偏斜,钻孔可采用钻床和冲床两种方式。外子结束后,对锚杆托盘进行防腐处理;
4、压制成型的锚杆托盘经由自动送礼带传送出去,整个过程操作简单方便, -次剪切成型,提高了生产效率,减少了人力资源,为矿山企业带来了更大的经济效益,是目前锚杆托盘生产制造的理想设备;
矿用锚杆(索)托盘自动生产线的细节展示:
整个生产过程操作简单方便, 一次剪切成型,生产效率高,为矿山企业带来了更大的经济效益,是目前锚杆托盘生产制造的理想设备。
